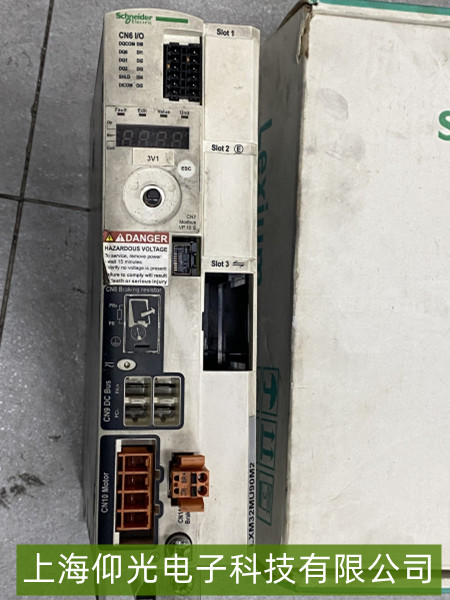

施耐德LXM32MU90M2伺服驅動器過壓報警故障維修
一、故障現象特征
施耐德LXM32MU90M2伺服驅動器在運行中觸發過壓報警（常見報警代碼為“OV”或“Over Voltage”），具體表現為：驅動器面板顯示過壓故障提示（伴隨紅色報警燈常亮或閃爍）、伺服電機突然停機（可能伴隨異響）、系統無法正常啟動或運行中急停。過壓報警通常與直流母線電壓異常升高直接相關，可能發生在驅動器上電瞬間、運行中或停機階段。
電源輸入問題：主電源電壓過高（如380V輸入電壓長期超過440V），或電源波動劇烈（如電網瞬時尖峰電壓）；整流單元（如三相全橋整流模塊）故障導致直流母線充電電壓異常。
制動回路異常：伺服電機在減速或停機時處于發電狀態（如負載慣性大、快速降速），產生的再生能量需通過制動電阻或制動單元消耗；若制動電阻阻值變大/斷路（如老化燒毀）、制動單元損壞（如IGBT模塊擊穿），再生能量無法釋放，導致直流母線電壓持續累積。
負載特性問題：驅動器所帶電機負載慣量過大（如大型旋轉機械、飛輪），或運行過程中頻繁急停/急減速（如數控機床主軸快速定位），電機轉子動能轉化為電能回饋至直流母線。
三、診斷與維修步驟
基礎檢查：
使用萬用表測量驅動器輸入電源電壓（三相380V系統正常范圍應為360-420V），確認是否長期超限；觀察報警觸發時機（如僅在快速停機時出現，指向負載發電問題；若上電即報警，可能為電源或電容故障）。
檢查驅動器散熱條件（如風扇是否運轉、散熱器是否積塵），過熱可能導致內部電路參數漂移，間接引發誤報。
制動回路檢測：
若驅動器配置外置制動電阻/單元，測量制動電阻阻值（需與驅動器手冊標稱值一致，如常見400W電阻阻值約10-50Ω，若阻值趨近無窮大則斷路）；檢查制動單元輸出端是否有短路或燒蝕痕跡（如IGBT模塊鼓包）。
若為內置制動功能，通過驅動器參數菜單查看“制動能量閾值”“制動動作時間”等配置是否合理（如減速時間設置過短，需延長至合理范圍）。
負載與參數調整：
優化電機運行程序，避免急加速/急減速（如將減速時間從0.5s調整為1-2s）；若負載慣量過大（如連接大型滾筒），需增加機械緩沖（如加裝減速機）或選配更大功率驅動器。
通過驅動器調試軟件（如SoMove）檢查直流母線電壓實時值（正�？蛰d約為額定電壓的1.3-1.4倍，如380V輸入對應約500-550V；若靜止?fàn)顟B(tài)下超過600V則異常）。
硬件檢測：
測量直流母線電容（通常為多個電解電容并聯）外觀是否有鼓包、漏液，必要時用電容表檢測容量（衰減超過30%需更換）；檢查電壓采樣濾波模塊（如PCB上的貼片電阻/電容）是否有虛焊或損壞。
