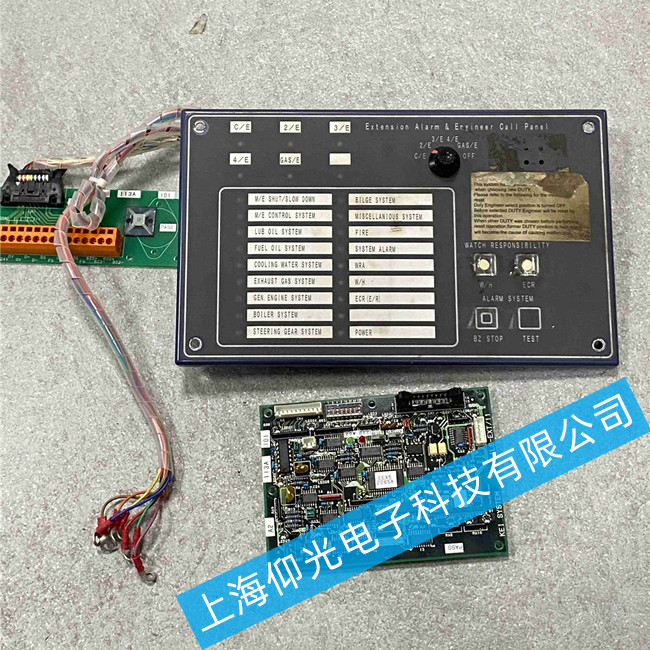

康士伯格遙控面板維修K2065-EXTER常見故障維修
康士伯格遙控面板常見故障分類與排查思路
1. 整機無電 / 面板不亮
現象：背光不亮、按鍵無反應、無任何顯示。
排查步驟：
檢查外部供電（通常 24 VDC）：用萬用表測面板端子排“+24V”“0V”間電壓，確認是否在 20–30 V 范圍內；
檢查保險管（若有）：多為面板內部或外部配電箱內的小電流（1–2 A）保險，替換前需查明燒斷原因（短路、反接等）；
測量電源模塊輸出（若有 DC/DC 轉換）：常見輸出 +5 V、+3.3 V 給 CPU/顯示，異常時需更換模塊或整體板卡；
檢查接地與屏蔽：接地不良可能導致電源紋波過大，引起 CPU 復位或死機。
2. 顯示屏異常（花屏、缺筆、閃爍、全黑）
現象：
花屏/亂碼：字符錯亂、部分段碼常亮/常滅；
缺筆：特定數字/符號的某一段不亮；
閃爍：顯示時有時無，伴隨背光抖動；
全黑但背光正常：有背光無內容。
排查重點：
連接排線：拔插顯示屏排線（注意防靜電），檢查金手指是否氧化、彎曲，必要時用酒精清洗后重插；
對比度調節：部分 LCD 帶電位器或軟件菜單可調對比度，過低會導致“看似全黑”；
背光驅動：LED 背光電流過大或驅動芯片故障會引起閃爍，測量背光供電電壓是否穩定；
主控板：若排線、對比度均正常，多為 CPU 或顯示驅動芯片（如 HT1621 等）損壞，需更換板卡或返廠維修。
3. 按鍵失靈（單鍵/多鍵不靈、粘連）
現象：
個別按鍵需用力按才有效；
部分按鍵無反應；
按鍵“粘連”（松開后仍保持觸發狀態）。
原因與處理：
薄膜按鍵/導電橡膠老化：
拆開面板，取下按鍵膜，用酒精棉清潔導電碳點及 PCB 觸點；
若碳點磨損嚴重，可嘗試用導電銀漆修補，或更換整片按鍵膜；
機械按鍵氧化：
用觸點清潔劑噴入按鍵內部，反復按壓以去除氧化層；
嚴重氧化時需更換按鍵開關；
PCB 走線腐蝕：
沿海環境易導致按鍵矩陣走線腐蝕斷路，用萬用表蜂鳴檔逐段測量，飛線修復或更換板卡；
CPU 端口故障：
若同一矩陣行列多個按鍵均失靈，且外圍電路正常，多為 CPU 端口內部損壞，需更換主控板。
4. 通信故障（“NO COMM”“---”顯示）
現象：面板顯示“NO COMM”“---”或類似通信中斷提示，無法讀取轉速/舵角，操作無效。
排查流程：
檢查通信線纜：
確認 CAN/RS‑485 線 A/B、+/- 極性正確，屏蔽層單端接地；
測量終端電阻（通常 120 Ω）是否接入，多節點時需首尾終端；
測量差分電壓：
通信空閑時，CAN‑H/CAN‑L 間約 2.5 V，RS‑485 A/B 間約 ±200 mV 以內為正常；
若電壓異常，逐段斷開節點，定位短路/開路點；
面板配置：
確認面板地址、波特率與主控單元匹配（需通過配置工具或撥碼開關設置）；
接口芯片：
通信芯片（如 SN65HVD23x、MAX485 等）易因浪涌損壞，替換前需檢查外圍保護電路（TVS、共模電感等）。
5. 指示燈異常（常亮/不亮/閃爍）
現象：
指示燈常亮不滅；
該亮?xí)r不亮；
不規則閃爍。
處理：
LED 本身損壞：用萬用表二極管檔測量 LED 正向壓降（約 1.8–2.2 V），異常則更換；
驅動三極管/限流電阻：
測量 LED 陽極電壓（通常由 IO 口經三極管驅動），若控制信號正常但無輸出，更換三極管或電阻；
CPU 輸出異常：
若多個指示燈同時故障，且外圍元件正常，需懷疑 CPU 端口或程序跑飛，重啟或更換主控板。
6. 搖桿/操縱桿故障（無輸出、卡滯、漂移）
現象：
搖桿操作無響應；
中位漂移（零位時有輸出）；
機械卡滯、回中不良。
排查：
電位器/霍爾傳感器：
測量搖桿輸出（通常 0–5 V 或 4–20 mA）是否隨角度線性變化，跳變/斷路時需更換傳感器模塊；
機械結構：
清理積塵、油泥，檢查彈簧回中機構是否卡死；
AD 采樣電路：
若傳感器輸出正常但面板讀數異常，檢查運放、濾波電容及 AD 參考電壓，必要時更換主控板。
康士伯格遙控面板觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
