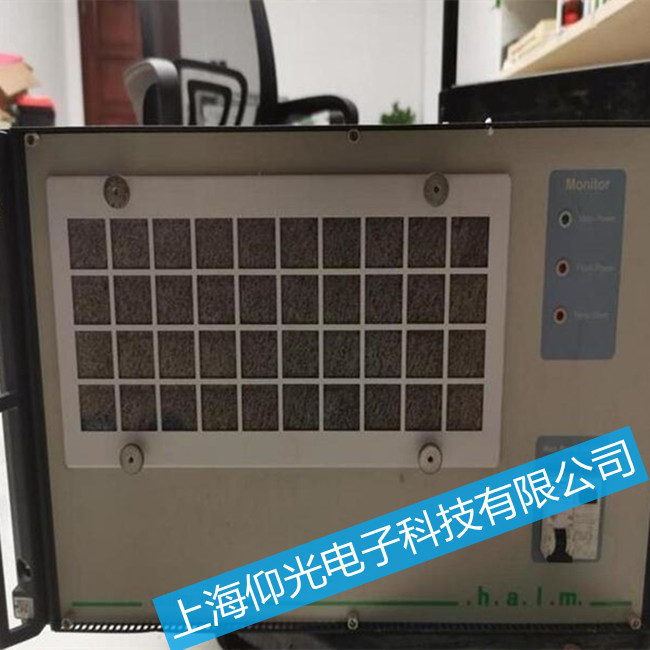

高壓電源維修故障？
問:電壓和電流信號的優缺點是什么啊?
答:電壓輸入（0-10V）的優點是：信號好處理（同樣可以測試“斷線”），缺點是長距離傳輸信號有衰減；電流信號輸入（4-20mA）的優點是：可以長距離傳輸在輸入端的電壓沒有衰減。缺點是信號需要轉換（電流變電壓）略有麻煩。至于干擾，兩種的輸入形式都存在此問題，都需要認真的去處理噪聲問題。
綜上，如果信號傳輸距離較遠（10米以上乃至100米以上）采用電流輸入，如果信號傳輸距離較近（5米以內）采用電壓輸入即可。介于5-10米之間的傳輸距離，兩種形式均可，看你的習慣和現場的需要了，完全由你靈活掌握.
一般A/D輸入口的輸入阻抗很大，達到幾兆以上。輸入電流很小。導線內阻壓降可以忽略。正因為輸入阻抗很高，容易受干擾。尤其是小信號時。電流信號抗干擾要強的多.
電源保險絲熔斷故障
一般情況下，保險絲熔斷說明開關電源的內部電路存在短路或過流的故障。由于開關電源工作在高電壓，大電流的狀態下，直流濾波和變換振蕩電路在高壓狀態工作時間太長，電壓變化相對大。電網電壓的波動，浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，開關功率管，UC3842本身及外圍元器件等。檢查一下這些元器件有無擊穿，開路，損壞，燒焦，炸裂等現象。
維修方法：首先仔細查看電路板上面的各個元件，看是否在這些元件的外表有沒有被燒糊, 有沒有電解液溢出，聞一聞有沒有異味。經看，聞之后，再用萬用表進行檢查。首先測量一下電源輸入端的電阻值，若小于200K，則說明后端有局部短路現象，然后分別測量四只整流二極管正，反向電阻和兩個限流電阻的阻值，看其有無短路或燒壞；然后再測量一下電源濾波電容是否能進行正常充放電，再就測量一下開關功率管是否擊穿損壞，以及UC3842本身，及周圍元件是否擊穿，燒壞等。
電源無直流電壓輸出或電壓輸出不穩定
如果保險絲是完好的，在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，輔助電源故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。
如果保險絲是完好的，在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，輔助電源故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表測量次級元件，排除了高頻整流二極管擊穿、負載短路的情況后，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。若有部分電壓輸出說明前級電路工作正常，故障出在高頻整流濾波電路中。高頻濾波電路主要由整流二極管及低壓濾波電容組成直流電壓輸出，其中整流二極管擊穿會使該電路無電壓輸出，濾波電容漏電會造成輸出電壓不穩等故障。用萬用表靜態測量對應元件即可檢查出其損壞的元件。
