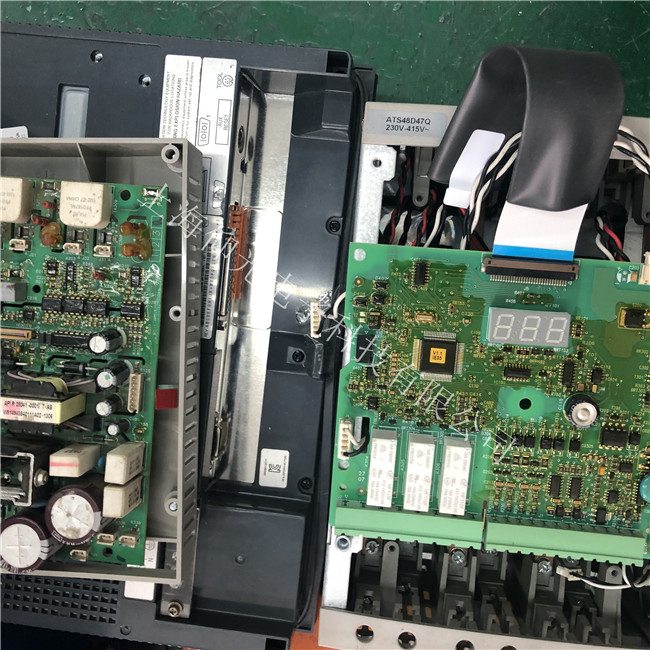

LS伺服器拆機圖電沒有任何反映
檢修過程：
1、初步拆機先檢測最重要的元件IGBT沒有短路故障；
2、其次檢測整流模塊沒有明顯故障；
3、上電無顯示一般都是電源問題，在檢查整流模塊的時候順便檢查整流電路，上控制電壓，濾波電容兩端有
320伏直流電壓；
4、再檢測驅動電路電壓，明顯不正常，開關電源有故障；
5、該伺服器開關電源用的是TOP244YN芯片，大致測一下3、4、5腳兩兩之間電阻為10幾歐，應該存在明顯的短路問題；
6、更換電源芯片，再查驅動電路電源正常，六路驅動光耦正常，上電顯示報警號：AL：02，查故障代碼為未接主電源，為保護模塊一般都上控制電壓，再接上主電源顯示正常，報警消失，交客戶試機故障修復。
LS伺服控制器過載故障維修專業服務步驟：
1.檢查電纜是否短路：確保軸伺服電機電纜沒有受到污染或擠壓。被污染或壓縮的電纜可能導致短路。必要時更換電纜。
2.檢查放大器是否短路。關掉機器。從產生報警的放大器上斷開軸伺服電機電纜。讀取以下電阻讀數：端子-HV到RED、WHT和BLK；端子+HV到RED、WHT和BLK；這些測量中的任何一個短路都表明放大器有故障。
3.檢查伺服電機。斷開并檢查電機上的電源電纜接頭。確保沒有冷卻液污染。冷卻液污染會導致此報警并損壞放大器。測量電機接頭上的針腳A、B和C與機架接地之間的電阻。讀數應為開路；如果沒有開路電阻，則說明伺服電機有故障
6.1 西門子變頻器G110報警F0060通信 188
6.2 科爾摩根伺服驅動器維修 189
6.3 科爾摩根伺服驅動器不能聯機 190
6.4 力士樂伺服驅動器過流報警 191
6.5 科爾摩根運動控制卡故障維修 193
6.6 OKUMA（大偎）伺服驅動器過流報警 195
6.7 織布機驅動板驅動失效 196
6.8 NEC ASU40/30雙軸驅動器失效 197
6.9 安川CIMR-VMW2015變頻器運行一段時間報過流 199
6.10 FANUC伺服驅動器不能修改參數 199
6.11 FANUC伺服驅動器風扇故障報警 200
6.12 西門子伺服驅動器未知故障 201
6.13 紗廠紗錠卷繞電機驅動器失效 203
6.14 西門子伺服驅動板報Intermediate Circuit Voltage Error故障 204
6.15 SANYO驅動器報邏輯錯誤 205
6.16 PARKER步進電機驅動器故障 207
6.17 松下驅動器報過流故障 208
6.18 貼片機步進馬達驅動器故障 209
6.19 LINCOLN自動焊機驅動板無輸出維修 210
6.20 某直流電機驅動器不明故障 212
6.21 安川伺服驅動器通電無顯示 213
6.22 OKUMA伺服驅動器直流母線電壓異常 213
6.23 富士伺服驅動器BOF故障 215
6.24 東元變頻器7200MA報過載 216
6.25 安川伺服驅動器SGDM-10ADA-V報A30故障 217
6.26 安川伺服驅動器SGDV-180A11A報A410故障 217
6.27 LS伺服器APD-VN04N上電無顯示故障 218
