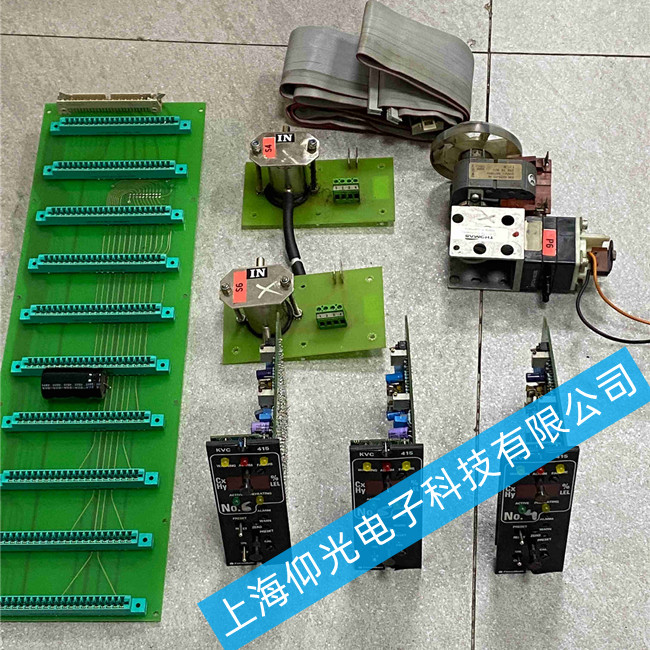

船舶康士廉主機主板維修 KVC415 常見故障維修指南
案例 1：主板無任何指示，電源熔斷器熔斷
現象：

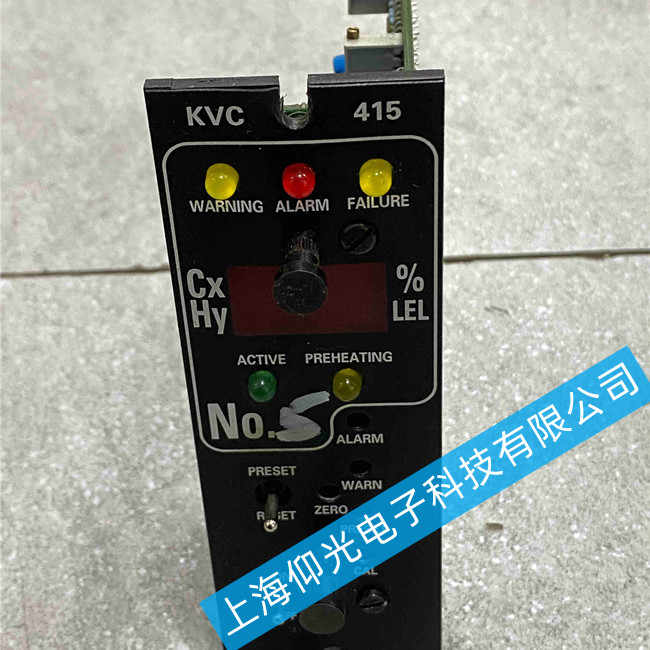

KVC415 上電瞬間熔斷器熔斷，主板指示燈不亮，集控臺無任何響應。
排查：
斷開主板電源接線，測量輸入端電阻：正負極間阻值 <10 Ω（正常應數百 Ω 以上），確認主板內部短路。
目測發現電源濾波電解電容 C101（1000 μF/35V）鼓包，焊點有電解液滲出。
拆下 C101，測量其兩端阻值接近 0 Ω（擊穿）；更換同規格電容后，輸入端阻值恢復 300 Ω。
上電測試：+24V 輸入正常，板上 +5V 輸出穩定，指示燈亮，功能恢復。
要點：
船舶振動+高溫易導致電解電容老化，建議定期巡檢（每 2 年）并預防性更換。
更換電容需注意極性、耐壓（不低于原值）、溫度等級（105℃ 優選）。
船舶康士廉主機主板維修前安全措施：
切斷主機控制電源（主開關 + 備用 UPS），確認母線放電完畢（高壓電容需等待 5 分鐘以上）。
佩戴防靜電手環，工具接地；機艙環境需通風、無易燃物。
記錄故障現象、報警代碼、操作時序，必要時拍照標記接線。
備齊萬用表、示波器（可選）、原廠圖紙（或等效替代資料）、同型號備件板。
船舶康士廉主機主板故障診斷流程（通用步驟）
1. 外觀檢查與清潔
斷電后拔出主板，觀察 PCB：有無燒焦痕跡、電容鼓包（尤以電源濾波電解電容為多）、芯片爆裂、焊點裂紋、鹽漬/油污堆積。
用無水酒精+軟刷清潔板面，重點清理插座、金手指、光耦/繼電器引腳。鹽霧環境需噴涂三防漆（維修后）。
2. 電源回路檢測
測量主板電源輸入端（通常標記 +24V、GND）：空載電壓是否在 22–28 VDC（允許瞬態波動），極性是否正確。
檢查主板熔斷器（若有）阻值，異常需排查外部短路（如電纜破皮、負載擊穿）。
上電后測量板上穩壓芯片（如 78xx、開關電源模塊）輸出：+5V、±12V、3.3V 等是否穩定（偏差 ±5% 以內）。
異常時逐級斷開負載（拔插卡、芯片），定位短路點；常見為濾波電容擊穿、穩壓 IC 損壞。
