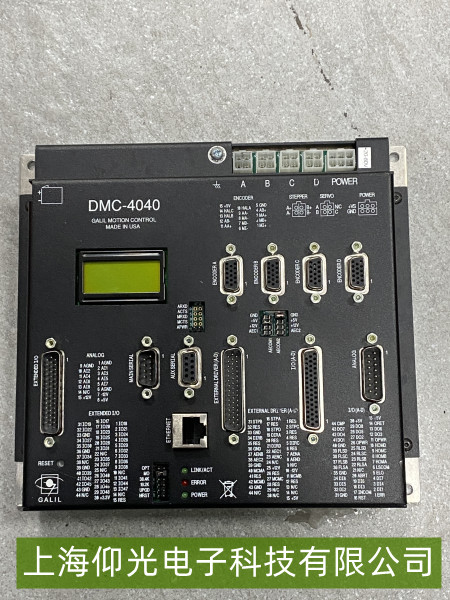

Galil 運動控制器無法通訊故障維修
一、故障核心原因分析
Galil運動控制器（如DMC系列）無法通訊（如上位機無響應、報錯“通訊超時”“端口未找到”）通常與硬件連接、參數配置、驅動程序或控制器狀態相關，具體原因包括：
物理連接問題：通訊線纜（如RS232/RS485/以太網線）松動、斷裂，或接口氧化、針腳彎曲；控制器與上位機（如PC）的通訊端口未正確匹配（如RS232誤接RS485）。
通訊參數不匹配：波特率、數據位、停止位、校驗位等設置與上位機軟件（如Galil Motion Planner、LabVIEW驅動）不一致；IP地址沖突（以太網通訊時）。
控制器狀態異常：控制器未上電、處于保護模式（如看門狗復位）、固件損壞或通訊端口硬件故障（如串口芯片損壞）。
驅動程序/軟件問題：上位機未安裝正確的Galil驅動程序，或軟件版本過舊不兼容當前控制器型號；通訊協議設置錯誤（如RS485未配置為主從模式）。
二、基礎排查步驟
檢查物理連接
斷開電源，檢查通訊線纜兩端接口是否插緊（如RS232的DB9接頭、以太網的RJ45接頭），重新插拔確保接觸良好；觀察接口金屬觸點是否有氧化（發黑/變色），可用橡皮擦清潔。
確認線纜類型與控制器及上位機端口匹配（如控制器僅支持RS232但誤接RS485線纜），必要時更換原廠推薦線纜；檢查線纜是否破損（尤其彎曲處或經常插拔的位置）。
驗證通訊參數
查閱控制器手冊，確認當前通訊模式（如RS232波特率默認通常為9600bps，RS485可能為115200bps；以太網默認IP如192.168.1.110）；在上位機軟件中同步設置相同參數（波特率、數據位=8、停止位=1、無校驗）。
若為以太網通訊，檢查控制器與PC是否在同一局域網，通過“ping”命令測試IP連通性（如PC端命令行輸入“ping 192.168.1.110”），若超時則IP沖突或網絡配置錯誤。
觀察控制器狀態
檢查控制器電源指示燈（通常為綠色）是否常亮（未上電則無通訊）；若指示燈閃爍或紅色報警，可能處于故障模式（如過熱、硬件錯誤），需參考手冊排查具體故障代碼。
嘗試通過控制器面板按鍵（如有）查看通訊端口狀態（部分型號支持顯示端口活動指示），或重啟控制器后觀察是否恢復通訊。
測試基礎功能
若控制器支持其他通訊方式（如同時具備RS232和以太網），嘗試切換端口測試（如RS232不通換以太網）；使用Galil官方提供的“通訊測試工具”（如Diagnostics Utility）檢測端口是否響應。
三、深度維修方法
若基礎排查未解決，需進一步檢測硬件或調整配置：
檢測通訊端口硬件
專業技術人員可用示波器檢測通訊端口輸出信號（如RS232的TX/RX線波形），正常應有規律的電平變化（無信號則端口芯片損壞）；檢查控制器內部通訊電路（如串口收發芯片、以太網PHY芯片）是否虛焊或燒毀。
重置控制器參數
通過控制器面板或軟件將通訊參數恢復出廠默認值（如RS232波特率9600、8N1），排除用戶誤設導致的不匹配；若控制器固件損壞，需通過專用編程器重新燒錄固件（需原廠支持）。
抗干擾處理
若周邊存在強電磁干擾，為通訊線纜加裝屏蔽層（如屏蔽雙絞線），并將屏蔽層單點接地；調整控制器與上位機的接地線，確保共地良好（避免地環路干擾）。
