【維修課堂】力士樂觸摸屏局部觸摸失靈維修要點解析

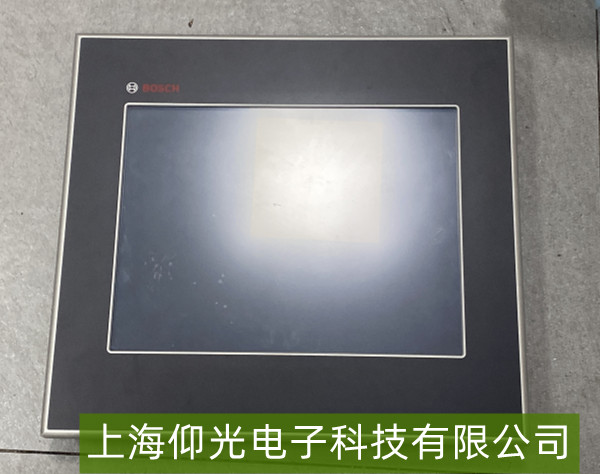

力士樂觸摸屏（如VDP系列工業人機界面）在長期使用中，常出現“局部觸摸失靈”問題——即屏幕特定區域點擊無響應、反應延遲或誤觸，而其他區域正常。這類故障多與硬件損傷、信號傳輸異�；颦h(huán)境干擾相關，以下是核心維修要點：
物理損傷：觸摸屏表面鋼化玻璃或內部觸控傳感器（電容式為主）若受外力撞擊（如工具磕碰、擠壓），可能導致局部導電層斷裂、電極脫落（常見于邊緣或高頻按壓區域）。
排線與連接問題：觸摸屏與主板的連接排線（柔性電路板/FPC）長期彎折后易出現虛焊、氧化或插頭松動，導致局部信號傳輸中斷。
環境干擾：油污、水漬附著在失靈區域表面（如操作時手部油脂殘留），或靜電積累（未接地環境）影響信號傳遞。
二、維修關鍵步驟
1. 基礎排查與清潔
斷開電源后，用軟布蘸取少量電子設備專用酒精（或純凈水），輕擦失靈區域表面，清除油污、指紋或水漬（避免液體滲入屏幕縫隙）。若為電容屏，可嘗試用干凈棉手套點擊失靈點，排除靜電干擾。觀察屏幕是否有明顯劃痕、裂痕或局部凹陷（可能伴隨導電層損傷）。
打開觸摸屏后蓋（需專業工具，避免暴力拆卸），重點檢查觸摸排線與主板的連接插頭：
觀察插頭金屬觸點是否氧化（發黑/發綠）、松動（輕輕晃動排線測試失靈是否變化）；
重新插拔排線并固定卡扣，確保接觸緊密；
若排線有折痕或外皮破損，需更換同規格排線（力士樂原廠或兼容型號）。
3. 硬件深度檢測
若排線正常，需進一步檢測觸摸傳感器：
用萬用表測量觸摸區域?qū)恢玫墓╇婋妷海ㄍǔ?.3V/5V，具體參考型號手冊），若電壓異常（如低于3V），可能是內部FPC線路斷路或觸控IC損壞；
非專業人員可通過“分段測試法”——用導電筆輕觸失靈區域邊緣，觀察是否能觸發微弱響應（如偶爾跳轉），定位具體損壞點位；
若懷疑觸控IC或主板電路故障（如電容屏的驅動芯片虛焊），建議聯系力士樂授權維修點，通過專業儀器（如電容阻抗測試儀）檢測。
4. 軟件修復
備份當前畫面程序后，進入觸摸屏系統設置（路徑通常為“系統維護→觸摸設置→重新校準”），執行觸摸坐標校準；若問題持續，可嘗試恢復出廠設置（需提前導出重要數據）。
局部失靈若由硬件損傷（如導電層斷裂）導致，通常需更換觸摸傳感器組件（成本較高但更可靠）；
維修后避免用尖銳物點擊屏幕，定期清潔并檢查排線固定狀態；
若自行排查無果，優先聯系力士樂官方售后（提供型號序列號），避免非專業操作擴大故障范圍。
