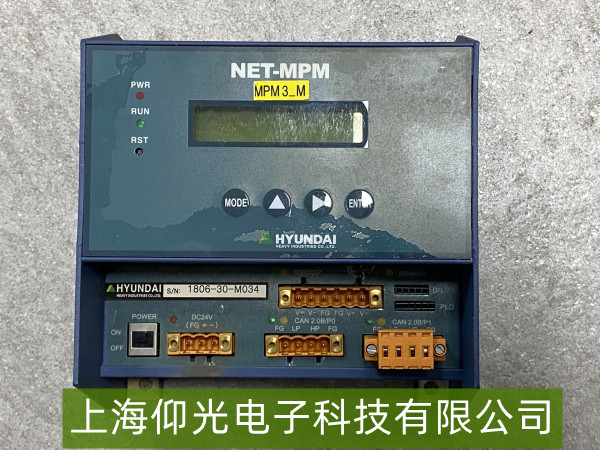

現代MPM3-M運動控制器“CAN通信中斷”故障維修分析
現代MPM3-M運動控制器通過CAN總線實現與驅動器、PLC等設備的實時數據交互，若出現“CAN通信中斷”故障，會導致設備停機或運動異常。以下是常見原因及維修步驟：
物理連接問題：CAN總線接線松動、端子氧化或線纜破損（如雙絞線斷裂）；終端電阻未正確接入（標準CAN網絡首尾設備需接120Ω終端電阻）。
通信參數不匹配：控制器與從站設備的波特率、節點地址設置不一致（例如控制器設為500kbps，驅動器設為1Mbps）。
硬件故障：控制器CAN接口電路損壞（如芯片老化）、CAN收發器模塊異常；從站設備（如驅動器）CAN接口故障。
電磁干擾：強電線路與CAN線纜平行走線，或未使用屏蔽雙絞線，導致信號畸變。
二、維修步驟
檢查物理連接：斷電后重新插拔CAN總線接頭，觀察端子是否氧化（可用砂紙打磨）；用萬用表檢測線纜通斷（正常阻值應接近0Ω），確認終端電阻（首尾設備）是否接入且阻值為120Ω。
驗證通信參數：查閱控制器與從站設備的說明書，核對波特率（常見為500kbps、1Mbps）、節點地址及通信協議（如CANopen、J1939），確保完全一致；可通過控制器調試軟件讀取當前配置參數。
排查硬件故障：更換備用CAN線纜測試，若故障消失則原線纜損壞；若問題仍存在，嘗試用已知正常的設備替換從站，判斷是控制器還是從站接口異常；必要時使用示波器檢測CAN_H/CAN_L信號波形（正常應為差分信號，幅值約2.5V±1V）。
