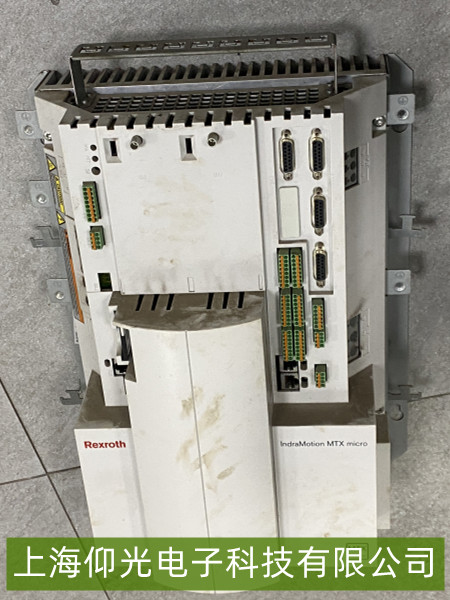

力士樂伺服驅動器“編碼器信號異常”故障維修指南
力士樂伺服驅動器報警“編碼器信號異�！保ǔＲ�(jiàn)代碼如“E-Axx”“E-2xx”等，具體因型號而異）時，通常表現為電機運行抖動、定位偏差大或直接報錯停機。該故障多與編碼器本身、連接線路或驅動器接收電路相關，以下為分層排查與維修要點。
編碼器硬件問題：編碼器內部光柵污染（如油污、金屬屑附著）、碼盤劃傷或LED光源老化，導致信號輸出不穩定；增量式編碼器信號線（A+/A-、B+/B-、Z+/Z-）短路或斷路，絕對值編碼器電池電壓不足（若為電池備份型）。
連接線路故障：編碼器與驅動器之間的屏蔽線未可靠接地（干擾引入）、線纜破損（鼠咬、機械拉扯）、接頭氧化或松動（如插針彎曲、插座接觸不良）。
驅動器接收電路異常：驅動器編碼器信號處理模塊（如放大電路、濾波電路）故障，或參數設置錯誤（如編碼器類型選錯、分辨率不匹配）。
二、關鍵排查步驟
（一）基礎檢查（斷電安全操作）
觀察報警細節：記錄驅動器具體報警代碼（如“E-A01”可能為A相信號丟失，“E-205”可能為編碼器通信超時），結合手冊初步定位故障范圍（信號丟失、通信錯誤或參數異常）。
檢查編碼器外觀：拆開電機后蓋（或編碼器保護罩），觀察編碼器碼盤是否清潔（無油污、劃痕）、LED窗口是否透光正常（若發黑可能光源老化）；檢查編碼器連接線是否有破損、壓痕或接頭氧化（金屬觸點發黑）。
（二）線路與連接排查
信號線完整性測試：用萬用表測量編碼器信號線（A+/A-、B+/B-等）通斷（正常阻值應接近導線阻值，若為∞則斷路），檢查屏蔽層是否單端接地（驅動器端接地，電機端懸空，避免形成回路干擾）。
接頭狀態檢查：重新插拔編碼器與驅動器的連接插頭，確保插針無彎曲、插座無氧化（可用橡皮擦清潔金屬觸點）；若為航空插頭，檢查鎖扣是否鎖緊（松動會導致接觸不良）。
（三）編碼器與驅動器功能測試
編碼器信號測量：通過示波器檢測編碼器輸出信號（如增量式A/B相信號應為方波，幅值符合手冊要求，如5V或12V；絕對值編碼器需測串行通信信號是否穩定）。若信號畸變（如毛刺多、幅值低），可能是編碼器內部故障或線路干擾。
驅動器參數驗證：進入驅動器參數菜單，確認編碼器類型（增量式/絕對值式）、分辨率（如2048線）、信號類型（差分/單端）與實際編碼器規格一致；檢查“編碼器故障濾波時間”等參數是否過短（過短易誤觸發）。
（四）環境與干擾排查
檢查編碼器信號線與動力線（如電機U/V/W線）的敷設距離（建議間距＞30cm），若平行敷設需增加屏蔽層或穿金屬管隔離；臨時斷開附近大功率設備（如變頻器），觀察故障是否消失（排除外部電磁干擾）。
編碼器損壞：若確認碼盤污染，可用無水酒精清潔（避免刮傷）；若LED老化或內部電路故障，需更換同型號編碼器（需與電機軸適配）。
線路問題：更換破損線纜（推薦帶屏蔽的雙絞線），重新焊接或壓接接頭，確保屏蔽層可靠接地。
參數錯誤：修正驅動器編碼器類型、分辨率等參數，并保存至永久存儲（部分驅動器需斷電重啟生效）。
