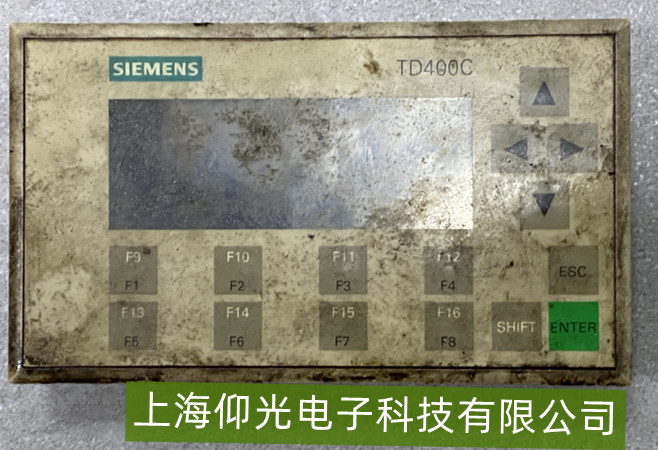

西門子TD400C文本顯示器黑屏故障維修指南
西門子TD400C文本顯示器作為PLC系統的常用人機交互設備，黑屏故障會直接影響操作人員對設備狀態的監控。其黑屏表現可能為“完全無顯示”“背光亮但無內容”“間歇性黑屏”等，以下從常見故障點出發，提供針對性維修思路。
電源供電問題（最常見）：TD400C工作電壓為24V DC（部分兼容12-28V范圍），若電源模塊故障、供電線路斷路/虛接，或電壓低于20V（低于最低工作閾值），會導致屏幕無供電而黑屏。
背光組件故障：屏幕背光燈（通常為L(zhǎng)ED或CCFL）老化、損壞，或背光驅動電路異常（如背光控制芯片故障），可能出現“有信號但背光不亮”（黑屏但按鍵背光微弱，或靠近屏幕可見微光）。
顯示屏硬件損壞：液晶面板因受潮、撞擊或長時間高溫導致像素驅動電路失效，可能出現“完全無顯示”（包括背光也不亮）。
連接問題：與PLC的通信線（如MPI/RS485接口）或電源線松動、氧化，可能導致設備未正常啟動；內部排線（如屏幕與主板的連接線）脫落或斷裂也會引發黑屏。
二、快速維修步驟
1. 基礎排查：電源與供電
檢查電源輸入：用萬用表測量TD400C的24V電源端子（通常標“L+”和“M”），確認電壓穩定在24V±10%（若低于20V需排查電源模塊或線路）。檢查電源線是否松動、端子是否氧化（可用砂紙輕擦觸點）。
觀察指示燈：TD400C上電后，若電源指示燈（通常為綠色）完全不亮，基本可判定為電源問題；若指示燈亮但屏幕黑屏，則可能是背光或屏幕硬件故障。
2. 背光與屏幕硬件檢測
區分“無背光”與“無信號”：用手電筒貼近屏幕側面照射，若能看到微弱的菜單文字（但背光不亮），說明屏幕液晶正常，僅背光組件故障（需更換背光燈條或驅動板）；若完全看不到任何內容（包括反光），可能是液晶面板或主板信號輸出異常。
檢查背光驅動：若懷疑背光驅動電路問題（如背光控制芯片燒毀），需拆開外殼（注意保留螺絲位置），觀察背光驅動板是否有燒焦痕跡或鼓包元件（如電容），必要時更換同型號驅動板。
3. 連接與通信排查
重新插拔線路：斷開電源后，檢查TD400C與PLC的通信線（如MPI電纜）和電源線是否插緊，端子是否氧化（清潔后重新連接）。
測試最小系統：僅保留TD400C的電源輸入（不接PLC），觀察是否仍黑屏——若此時屏幕正常顯示（如默認啟動界面），則故障可能與PLC通信沖突有關；若依舊黑屏，則問題集中在顯示器本身。
4. 硬件更換與維修
若確認是屏幕液晶或主板故障（如無任何顯示且排除電源/背光問題），需更換同型號TD400C屏幕總成（原廠配件兼容性最佳）；若為背光組件問題（如LED燈條老化），可單獨更換燈條（需專業焊接工具）。
對于長期使用的設備，建議定期檢查電源模塊輸出穩定性，并避免在潮濕、高溫環境中使用（潮濕易導致內部電路短路）。
