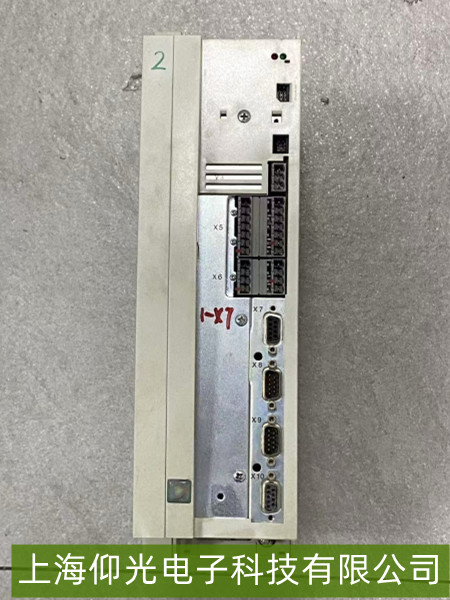

倫茨伺服驅動器報警“ERR24 過電流”故障維修指南
倫茨伺服驅動器報警“ERR24 過電流”是常見故障之一，通常表明驅動器輸出電流超過安全閾值，可能損壞功率模塊或電機。以下是快速定位與維修的實用指南。
“ERR24”報警的常見誘因包括：
負載異常：電機堵轉（如機械卡死）、負載突變（如突然加減速）、負載慣量過大（如重型設備未匹配合適驅動器）。
驅動器參數設置不當：電流限幅值設置過低、加速/減速時間過短（導致電流沖擊）、電機額定參數（如額定電流、功率）與驅動器配置不匹配。
硬件故障：驅動器內部功率模塊（如IGBT）短路、輸出電纜或電機繞組短路、電流檢測電路（如采樣電阻、運放）漂移或損壞。
環境或散熱問題：驅動器過熱（散熱風扇故障或通風不良），導致熱保護連帶觸發過流保護。
二、分步維修步驟
1. 基礎排查：負載與機械狀態
操作：斷開驅動器與電機的連接（確保安全），手動轉動電機軸（若有機械負載），檢查是否卡死或阻力過大（如軸承損壞、皮帶過緊）。若電機無法自由轉動，需修復機械故障（如清理卡滯物、潤滑軸承）；若負載正常，重新連接后觀察報警是否復現。
2. 檢查參數設置
操作：通過驅動器操作面板或上位機軟件，檢查以下參數：
電流限幅值：確認是否低于電機額定電流（通常驅動器默認值需≥電機額定電流的1.2倍）；
加速/減速時間：若設置過短（如小于0.5秒），電流沖擊會導致過流，建議調整為1-3秒（根據負載慣性調整）；
電機匹配參數：核對驅動器中設置的電機額定電流、功率、極數是否與實際電機銘牌一致（錯誤配置會導致電流計算偏差）。
3. 檢測硬件與電路
操作：若參數正常但報警仍存在，需排查硬件：
短路檢測：用萬用表測量電機繞組（U/V/W三相間及對地）電阻（正常應為幾歐姆至幾十歐姆，若接近0Ω則繞組短路）；檢查輸出電纜是否有破損、絕緣層老化（短路點會導致大電流）；
功率模塊與散熱：觀察驅動器散熱風扇是否運轉（聽聲音或觸摸風扇葉片），清理散熱孔灰塵（堵塞會導致IGBT過熱，間接觸發過流保護）；若驅動器有溫度傳感器，檢查散熱片溫度（過熱需改善通風或更換風扇）；
電流檢測電路：專業維修中，可檢測驅動器主板的電流采樣電阻（是否阻值漂移）或運放電路（是否信號異常），但此步驟需電子基礎，建議聯系廠家技術支持。
4. 復位與驗證
操作：完成上述排查并修復后，斷電重啟驅動器，重新設置參數（若調整過），逐步測試電機運行（先低速、短時運行，觀察電流反饋是否穩定）。若報警不再出現，說明故障已解決。
