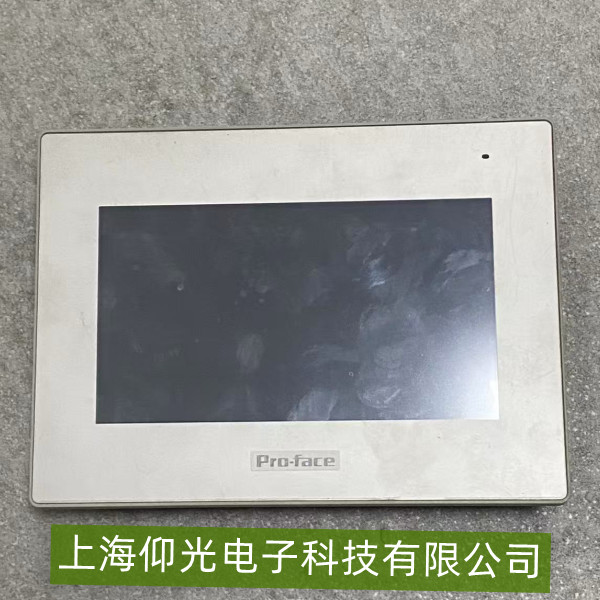

普洛菲斯觸摸屏GP-4402WW黑屏故障維修指南
普洛菲斯GP-4402WW觸摸屏黑屏是工業現場常見故障，可能由電源、顯示模塊、背光系統或主板電路異常引發。以下為系統性維修指南，幫助快速定位并解決問題。
一、優先排查電源與供電問題（占比約40%）
黑屏最常見的原因是供電異常。首先檢查電源輸入：確認設備供電電壓與GP-4402WW標稱值一致（通常為24V DC，需參考銘牌），用萬用表測量電源模塊輸出是否穩定（正常范圍24V±5%）。若電壓過低（如＜20V）或無輸出，可能是電源適配器損壞、電源線接觸不良（如插頭氧化、線纜內部斷線），需更換適配器或修復線纜。
二、檢測顯示與背光系統（占比約35%）
若電源正常但屏幕仍黑屏，需重點排查顯示屏或背光組件。普洛菲斯GP-4402WW采用LCD液晶屏+LED背光設計，黑屏可能是背光不亮（液晶本身正常但無光源），或液晶驅動電路故障。
簡易判斷方法：在完全黑暗環境中，用手電筒貼近屏幕側面照射（角度約45°），若能看到模糊的界面輪廓（如菜單文字或圖標），說明液晶屏未損壞，故障點在背光系統（如LED燈條斷路、背光驅動IC失效）；若完全看不到任何圖像，則可能是液晶屏本身損壞（如液晶層漏液、驅動芯片燒毀）。
背光問題：打開設備后蓋（需斷電并等待電容放電），檢查LED背光條連接線是否松動，用萬用表測量燈條兩端電壓（正常應為3-5V，具體參考維修手冊）；若燈條無電壓，可能是背光驅動電路故障（如保險電阻燒斷、驅動芯片損壞），需更換對應元件。
液晶屏損壞：若確認液晶屏故障（如邊緣漏液、長期高溫導致老化），需更換同型號GP-4402WW專用屏幕（非兼容屏可能導致觸摸或顯示異常）。
三、排查主板與系統故障（占比約25%）
若電源和顯示模塊均正常，黑屏可能是主板控制電路異常（如主控芯片死機、復位電路故障）或系統軟件崩潰。
基礎檢測：長按設備電源鍵10秒強制重啟，觀察是否恢復顯示（部分因系統臨時卡死導致的黑屏可通過重啟解決）；若設備有復位孔，用牙簽短按復位按鈕（參考手冊），恢復默認設置。
深度檢測：若重啟無效，可能是主板電容鼓包（長期高溫環境常見）、主控芯片虛焊，或屏幕排線接觸不良（檢查屏幕與主板的連接排線是否松動、金手指是否有氧化）。專業維修人員可通過示波器檢測主板關鍵信號（如背光使能信號、液晶驅動時鐘信號）是否正常輸出。
