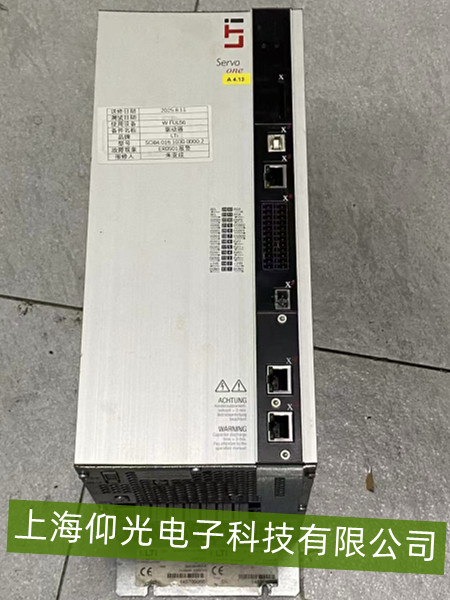

路斯特伺服驅動器“編碼器故障”維修指南
路斯特（LUST）伺服驅動器報“編碼器故障”時，通常表現為驅動器面板顯示相關報警代碼（如E201/E202等，具體代碼需參考對應型號手冊），電機可能無法正常啟動、運行抖動或定位精度丟失。以下是系統化的維修步驟與解決方案：
一、故障原因分析
1. 編碼器硬件問題
物理損壞：編碼器（如增量式/絕對式）因震動、撞擊或長期老化，內部光柵盤（增量式）或磁環（磁編碼器）出現劃傷、污染（如油污、灰塵），或電路元件（如發光二極管、光電探測器）失效。
連接異常：編碼器線纜（多為多芯屏蔽線）因彎折、拉扯導致內部導線斷裂，或接頭（如DB9、航空插頭）松動、氧化，造成信號傳輸中斷或失真。
2. 電氣干擾
電磁干擾（EMI）：伺服驅動器強電回路（如UVW動力線）與編碼器信號線未隔離敷設（間距＜20cm），或附近存在高頻設備（如變頻器、焊機），干擾編碼器信號（如脈沖丟失、波形畸變）。
接地不良：編碼器屏蔽層未單點可靠接地（如多點接地形成回路），或驅動器/電機接地電阻過大（＞4Ω），導致共模干擾。
3. 參數與配置錯誤
驅動器設置不匹配：驅動器中編碼器類型（增量式/絕對式）、分辨率（如每轉脈沖數）、通信協議（如SSI、BiSS）等參數與實際編碼器規格不一致。
電機與編碼器適配問題：編碼器安裝未與電機軸嚴格同心（偏心＞0.05mm），或聯軸器松動，導致旋轉時信號抖動。
4. 環境因素
溫濕度影響：高溫（＞50℃）或高濕（＞85%RH）環境可能導致編碼器內部電子元件性能下降，或絕緣材料老化。
二、維修步驟
1. 基礎檢查與安全斷電
斷開驅動器與電源（確保無殘余電壓），檢查編碼器線纜外觀：重點查看是否有破損、壓痕，接頭是否松動（輕輕晃動接頭，觀察故障是否復現）。
查閱驅動器手冊，確認當前報警代碼的具體含義（如E201可能為“編碼器信號丟失”，E202為“編碼器通信超時”）。
2. 連接與線纜排查
重新插拔接頭：確保編碼器與驅動器的連接插頭（如DB9）緊密接觸，若氧化可用電子清潔劑擦拭觸點。
檢測線纜通斷：用萬用表測量編碼器信號線（如A+/A-、B+/B-通道）的導通性（正常應為低阻值，＜10Ω），屏蔽層接地電阻（應＜1Ω）。若發現斷路，需更換線纜。
隔離干擾：將編碼器信號線與動力線分開敷設（間距＞20cm），或加裝屏蔽套管；確保屏蔽層在驅動器端單點接地（避免形成回路）。
3. 編碼器硬件檢測
外觀檢查：拆開電機尾部編碼器罩（需謹慎），觀察光柵盤（增量式）是否有劃傷、污漬（用無水酒精清潔），或磁環（磁編碼器）是否變形、磁性減弱。
信號測試：通過示波器檢測編碼器輸出信號（如增量式的A/B相方波），正常應為規則方波（幅值通常為5V±5%）；若信號缺失、畸變或幅值異常，說明編碼器可能損壞，需更換同型號編碼器。
4. 驅動器參數與配置
核對參數：進入驅動器調試界面（如LUST Motion Studio），檢查編碼器類型（如“增量式/絕對式”）、分辨率（需與編碼器銘牌一致）、通信協議等參數，錯誤則修正。
重新校準：若更換過編碼器或電機，需執行“編碼器零位校準”（參考手冊步驟），確保驅動器與編碼器信號同步。
5. 環境與安裝優化
清理電機及編碼器周邊粉塵、油污，避免腐蝕性氣體（如酸堿蒸汽）侵蝕；高溫環境可加裝散熱風扇或調整安裝位置。
檢查編碼器與電機軸的聯軸器是否松動（手動晃動測試），若松動需緊固或更換。
