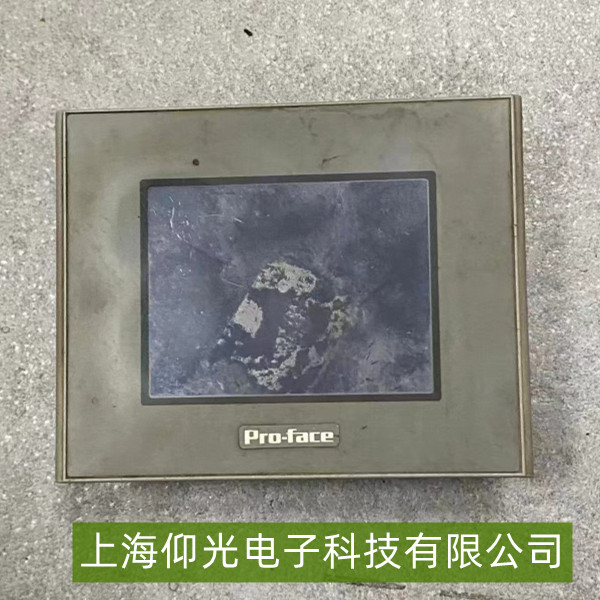

天津Pro-face普洛菲斯觸摸屏白屏故障維修
普洛菲斯（Pro-face）觸摸屏是工業自動化領域常用的人機界面設備，出現白屏故障時，通常表現為屏幕全白、無顯示內容或背光正常但無圖像。
一、初步排查
1. 檢查電源與連接
電源穩定性：確認觸摸屏供電正常（通常為24V DC），使用萬用表檢測輸入電壓是否穩定（波動范圍應在±10%以內）。
接線問題：檢查觸摸屏與PLC/電腦的通信線（如RS-232/485、以太網）是否松動或損壞，尤其是HMI與控制器的連接線。
背光正常但白屏：若屏幕有背光但無顯示內容，可能是顯示驅動故障或軟件問題。
2. 觀察故障現象
完全白屏（無背光）：可能是背光電路故障或主控板供電異常。
有背光但白屏（無圖像）：可能是LCD面板損壞、顯卡驅動問題或系統軟件崩潰。
二、常見故障原因及維修方法
1. LCD面板或背光故障
背光燈不亮：檢查背光電路（高壓板或LED背光驅動），若背光不亮但屏幕邏輯正常，可能是背光電源損壞或背光燈管老化。
LCD面板損壞：若背光正常但屏幕全白，可能是LCD驅動IC故障或液晶面板物理損壞，需更換面板。
2. 主控板或顯示驅動故障
主控板問題：普洛菲斯觸摸屏的主控板（如GP系列的控制板）負責圖像輸出，若主控芯片或顯存損壞，可能導致白屏。
顯示驅動異常：檢查觸摸屏固件是否損壞，嘗試恢復出廠設置或重新刷寫固件（需官方軟件支持）。
3. 軟件或通信問題
HMI程序未正確加載：如果觸摸屏啟動后白屏，可能是工程文件損壞或通信異常，嘗試重新下載程序。
通信故障：檢查PLC或上位機與觸摸屏的通信協議（如Modbus、Ethernet/IP）是否匹配，確保數據交互正常。
三、維修步驟
斷電重啟：先斷開電源，等待1分鐘后重新上電，觀察是否恢復正常。
檢查背光電路：若背光不亮，測量高壓板或LED驅動電路的電壓（通常為數十至數百伏），必要時更換背光模塊。
測試LCD面板：若背光正常但無圖像，可嘗試連接另一臺主機或PLC，判斷是否為面板故障。
恢復固件：通過普洛菲斯官方工具（如GP-Pro EX）重新刷寫固件，修復軟件問題。
更換故障元件：若主控板或顯示驅動IC損壞，建議由專業維修人員更換。
四、預防措施
✅ 定期維護：檢查接線是否松動，避免長時間高溫運行。
✅ 使用穩壓電源：防止電壓波動損壞觸摸屏電路。
✅ 備份工程文件：避免因程序丟失導致白屏無法恢復。
