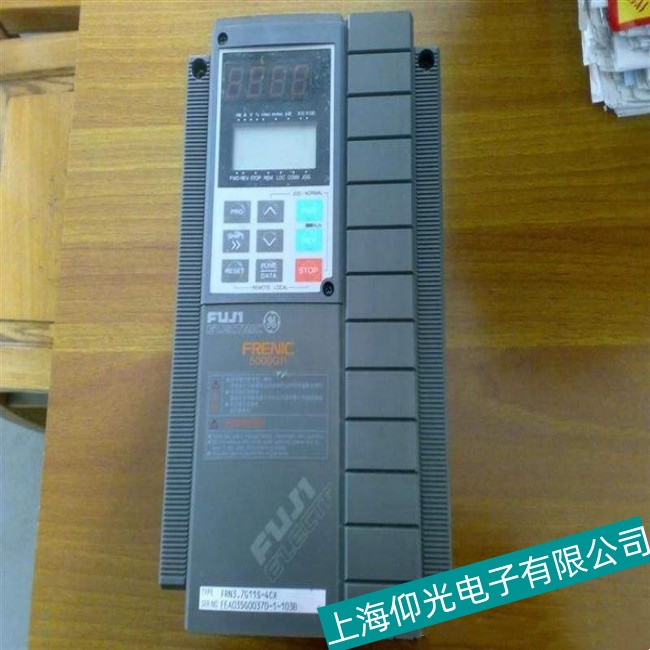

富士變頻器顯示接地短路故障時，可以采取以下步驟進行維修：
一、故障原因排查
-
變頻器自身問題：
- 霍爾元件、運放電路、逆變模塊（IGBT/IPM/PIM等）、電容、線路板等硬件故障。
- 內部灰塵積累或參數設置不當。
-
電動機問題：
- 電動機繞組絕緣不良，導致與外殼短路。
-
線纜問題：
- 變頻器與電動機之間的連接線纜或接地線存在破損、燒蝕、機械損傷。
- 連接導線長度過長，增加了接地短路的風險。
-
接地問題：
- 接地電阻超過規定標準，或變頻器與電動機的接地與其他接地共用，導致接地短路。
-
諧波干擾：
-
變頻器逆變側諧波可能導致誤報警。
-
變頻器逆變側諧波可能導致誤報警。
二、維修步驟
-
檢查變頻器與電動機：
- 斷開電源，檢查變頻器與電動機的連接線纜和接地線是否完好，無破損、燒蝕或機械損傷。
- 測量電動機的繞組絕緣電阻，確保其在正常范圍內。
-
清理內部灰塵：
- 打開變頻器外殼（注意斷電操作），清理內部灰塵，確保散熱良好。
-
檢查并調整接地：
- 檢查變頻器和電動機的接地電阻，確保其在規定范圍內。
- 避免變頻器與電動機的接地與其他接地共用。
-
處理線纜問題：
- 如連接導線過長，考慮在變頻器輸出端安裝專用輸出電抗器、濾波器等器件，以減少接地短路的風險。
-
檢查并更換硬件：
- 如懷疑變頻器內部硬件故障，應逐一排查并更換損壞的元器件。
-
處理諧波干擾：
-
如變頻器逆變側諧波導致誤報警，可在變頻器輸出端安裝專用濾波器或電抗器等諧波抑制器件。
-
如變頻器逆變側諧波導致誤報警，可在變頻器輸出端安裝專用濾波器或電抗器等諧波抑制器件。
三、維修注意事項
-
安全第一：
- 在進行任何維修操作前，請確保已切斷變頻器的電源，并遵循相關的安全操作規程。
-
專業維修：
- 如果以上方法無法解決問題，或者您不具備相關的維修經驗和技能，請尋求專業技術人員的幫助。
-
使用原廠配件：
- 在更換元器件時，請務必使用原廠配件或經過認證的替代品，以確保變頻器的性能和安全性。
-
定期維護和檢查：
-
為了確保變頻器的正常運行和延長使用壽命，請定期進行維護和保養，包括檢查電源電壓、電源線路、變頻器內部電路以及負載情況等。
-
為了確保變頻器的正常運行和延長使用壽命，請定期進行維護和保養，包括檢查電源電壓、電源線路、變頻器內部電路以及負載情況等。
綜上所述，富士變頻器顯示接地短路故障時，需要從變頻器自身、電動機、線纜、接地以及諧波干擾等多個方面進行排查和維修。通過深入分析故障原因并采取相應的維修措施，可以有效地解決富士變頻器接地短路故障問題。
上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
