貝加萊電路板維修檢測的經驗介紹
1．非在線測量是指非在線測量在電路板維修未焊入電路時，通過測量其各引腳之間的直流電阻值與已知正常同型號電路板維修各引腳之間的直流電阻值進行對比，以確定其是否正常。
2．在線測量是指在線測量法是利用電壓測量法、電阻測量法及電流測量法等，通過在電路上測量電路板維修的各引腳電壓值、電阻值和電流值是否正常，來判斷該電路板維修是否損壞。
3．代換法是指是用已知完好的同型號、同規格電路板維修來代換被測電路板維修，可以判斷出該電路板維修是否損壞。
4．分隔測試法又稱電路分割法，是把電子設備內與故障相關的電路，合理地、一部分一部分地分隔開來，以便明確故障所在的電路范圍的一種故障檢查方法。該法是通過多次的分隔檢查，肯定一部分電路，否定一部分電路，這樣一步一步地縮小故障可能發生的所在電路范圍，直至找到故障位置。

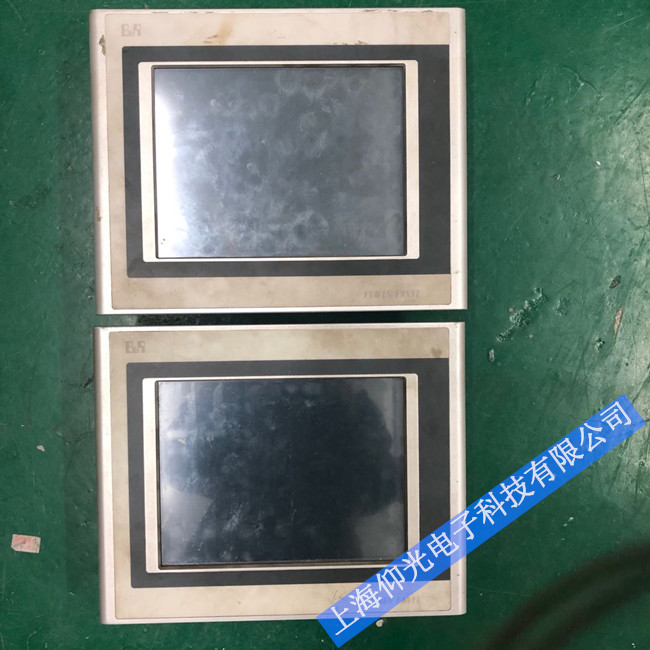

貝加萊觸摸屏電路板 故障總結
1. 上電無反應
主板逆變器部分損壞
2. 上電燒保險
逆變器燒壞
三極管D667擊穿
3. 上電藍屏，通電十分鐘后屏幕變?yōu)樗{(lán)屏
主板CPU壞
主板LCD負壓太低，LCD負壓為0，主板故障
5. 屏幕偏黑
對比度問題
6. 通訊時有時無
通訊電纜接觸不良造成通訊不良
7. 觸摸失靈，有時白屏
觸摸面板故障
8. 黑屏，死屏
逆變器燒壞
上電即燒保險，主板故障
液晶故障，主板亦燒損
主板電源部分損壞
主板故障，出現大電流燒損
背光燈不亮主板逆變器故障
逆變器受保護引起上電黑屏
液晶故障，觸摸面板損壞
10. 觸控正常，主板程序無反應
主板故障，更換主板
11.觸摸不良，觸摸失靈；操作靈敏度不夠
觸摸電阻異常
銀漿線電阻無窮大
更換觸摸面板
客戶程序問題
12. 電源燒損
電源三極管被大電流擊穿
更換主板
13. 主板液晶元件均被嚴重腐蝕，上電無任何顯示
客戶環境惡劣造成文本元件損壞，
14. PWR燈不亮，其他一切正常
重新接好PWR燈信號線OK
15. 雙串口無法通訊
錯用軟件所致
16. 主板松動
觸摸面板固定支腳斷裂
用強力膠粘合
17. 485串口通訊不良
更換IC后仍無法通訊，主板故障
18. 觸摸屏上電無反應
主板逆變器部分燒毀
19. TP1、TP2對地短路，CPU燒損
20.通訊不良
串口針腳歪斜，接觸不良導致無法通訊
調整針腳位置
誤用軟件所致
22. 畫面不能切換
面板表面有裂痕導致觸摸不良
23. 觸摸死機，
