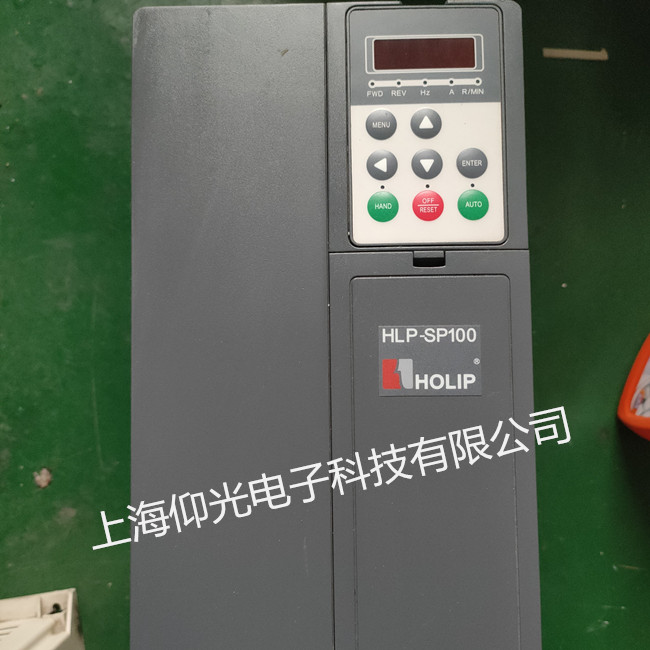

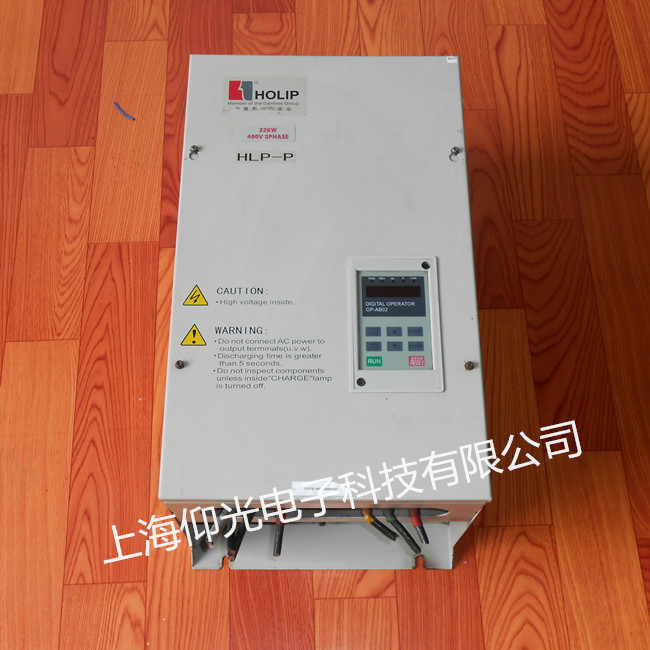

海利普變頻器維修總結；
刷洗保養檢查法
很多特殊的故障，時有時無，若隱若現，令人無法判斷和處理。這時就可以用清水或酒精清洗電路板，同時用軟毛刷刷去電路板上的灰塵，銹跡，尤其注意焊點密集的地方，過孔和與0伏銅層接近的電路也要清洗干凈，然后用熱風吹干。往往會達到意想不到的效果。至少有助于觀察法的應用。
〖例 1〗某變頻器故障是無顯示，經過初步檢測，整流部分及逆變部分完好，所以通電檢察。直流母線電壓正常，可是開關電源控制芯片3844的啟動的電壓只有2v。分壓電阻的阻值在線檢測小很多，離線檢測正常。采用洗刷法處理后，問題解決。原來是一個電容的正極管腳焊盤與0v層的很近，殘留的助焊劑使之處于半導通狀態。
〖例 2〗變頻器被送來時，有若干不同的報警記錄。在通電測試過程中同樣出現各種虛假的報警。認真清洗控制板與驅動板連接扁平電纜插座焊點后，問題解決。
破壞檢查法
就是采取某種手段，取消內部保護措施，模擬故障條件破壞有問題的器件。令故障的器件或區域凸現出來。首先聲明這種方法要有十分的把握來控制事態的發展，也就是維修者心理要明了最嚴重的破壞程度是什么狀態，能否接受最嚴重的進一步損壞，并且有控制手段，避免更嚴重的破壞。
〖例 1〗修理變頻器當中，遇到一個開關電源故障的變頻器，他的保護回路動作，可以斷定變壓器輸出端有短路支路，可是靜態無法測量出故障點。我們利用破壞法來找到靜態無故障的器件。
首先斷開保護回路的反饋信號，令其失去保護功能，然后接通直流電源，要求利用調壓器從0v慢慢升高直流電壓，觀察相關器件。發現有煙冒出，立刻關掉電源，同時利用電阻短路直流濾波電容迅速放電。冒煙的是風扇電源的整流二極管，原來風扇已經短路性損壞了，而該風扇的控制開關信號一直為開狀態（器件短路造成高電平開狀態），只要開關電源輸出正常電壓，風扇就短路風扇電源，造成開關電源保護。而在靜態測量時,又測不到風扇的短路狀態。
原理分析檢查法
原理分析是故障排除的最根本方法，其他檢查方法難以奏效時，可以從電路的基本原理出發，一步一步地進行檢查，最終查出故障原因。運用這種方法必須對電路的原理有清楚的了解，掌握各個時刻各點的邏輯電平和特征參數（如電壓值、波形），然后用萬用表、示波器測量，并與正常情況相比較，分析判斷故障原因，縮小故障范圍，直至找到故障。
〖例 1〗送修的一臺變頻器同時失去充電電阻短路繼電器、風扇運轉、變頻器狀態繼電器信號。經過對比試驗，證實問題出在控制板。經過分析，問題可能出在鎖存器上，因為這些信號都由這個芯片控制。更換后果然修復。
總的來說，故障變頻器的檢查要從外到內，由表及里，由靜態到動態，有主回路到控制回路。以下三個檢查一般是必須進行的。
用萬用表檢測輸出端子分別對直流正極和負極的二極管特性和三相平衡特性。這步可以初步斷定逆變模塊的好壞，從而決定是否可以空載輸出。如果出現相間短路或不平衡狀態，就不可以空載輸出。
