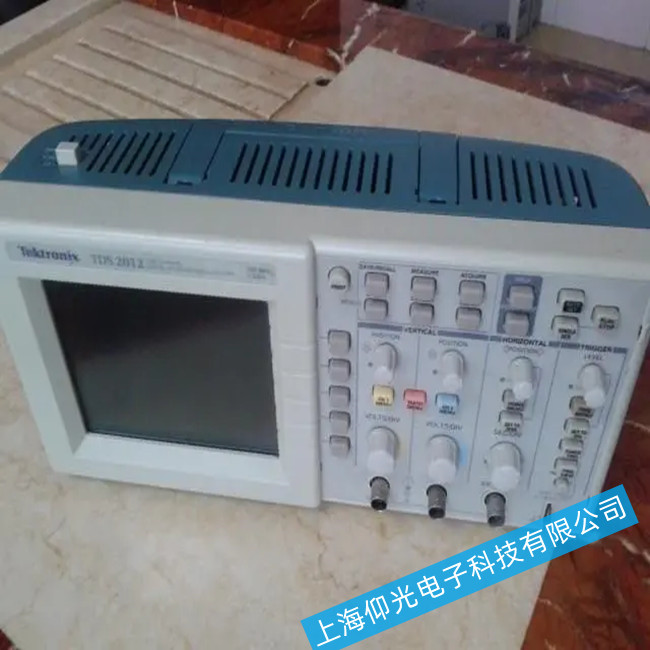

泰克TBS2102B示波器無波形和光點故障維修思路
示波器常見故障包括以下幾種：
無光點或波形：可能是電源未接通、輝度旋鈕未調節好、X、Y軸移位旋鈕位置調偏、Y軸平衡電位器調整不當?shù)葘?dǎo)致。
水平或垂直方向無展示：觸發源選擇開關在外檔、電平旋鈕調節不當、穩定度電位器沒有調整好、X軸選擇誤置于X外接位置等可能導致無鋸齒波產生。垂直方向無展示則可能是因?yàn)檩斎腭詈戏绞紻C-接地-AC開關誤置于接地位置，輸入端的高、低電位端與被測電路的高、低電位端接反，或者輸入信號較小而V/div誤置于低靈敏度檔等原因造成。
垂直/水平線條密集或傾斜：這可能是由于t/div開關選擇不當，致使f掃描<>f信號。
垂直、水平方向讀數不準：這可能是由于未進行偏轉靈敏度校準、校準時微調旋鈕未置于校正位置、測試時微調旋鈕調離了校正位置，或者被測信號頻率超過示波器的最高使用頻率。
燒通道/燒采集板：這種故障通常是由靜電或接入過大信號造成的，嚴重的時候可能會燒掉采集板和主控板。維修難度大、周期長、成本高，使用中需特別注意防止靜電損傷和估算信號幅度。
系統問題：類似于計算機，示波器也有一套自己的操作系統來管理和控制硬件和軟件資源。常見的示波器系統問題有系統崩潰、驅動程序丟失、數據丟失、磁盤/內存損壞等等。使用中需注意定期清理系統、備份系統、避免對系統文件進行操作等。
內觸發放大器故障：可能表現為觸發同步不佳或觸發靈敏度低。檢查時用測量各點電位方法很容易找出故障所在。
X偏轉系統故障：如X放大器光點偏離屏幕、時基觸發器無波形出現、時基發生器掃描線短或無掃描等。
針對示波器的常見故障，可以采取以下維保措施：
無光點或波形：檢查電源是否接通，調節輝度旋鈕，確保X、Y軸移位旋鈕位置正確，調整Y軸平衡電位器。
水平或垂直方向無展示：檢查觸發源選擇開關是否在正確位置，調節電平旋鈕和穩定度電位器，確保X軸選擇正確。對于垂直方向無展示，還需檢查輸入耦合方式和輸入信號大小。
垂直/水平線條密集或傾斜：選擇合適的t/div開關，確保f掃描與f信號匹配。
垂直、水平方向讀數不準：進行偏轉靈敏度校準，確保微調旋鈕處于正確位置，并注意被測信號頻率是否在示波器使用范圍內。
燒通道/燒采集板：防止靜電損傷和估算信號幅度，避免接入過大信號。
系統問題：定期清理系統、備份數據、避免對系統文件進行操作，保持系統穩定。
內觸發放大器故障：檢查各點電位，找出故障所在并進行修復。
X偏轉系統故障：檢查X放大器、時基觸發器和時基發生器，找出故障并進行修復。
除了以上針對具體故障的維保措施，還應注意以下幾點：
定期對示波器進行校準，確保測量準確性。
保持示波器清潔，避免灰塵和污垢對性能的影響。
在使用示波器時，注意操作規范，避免誤操作導致故障。
