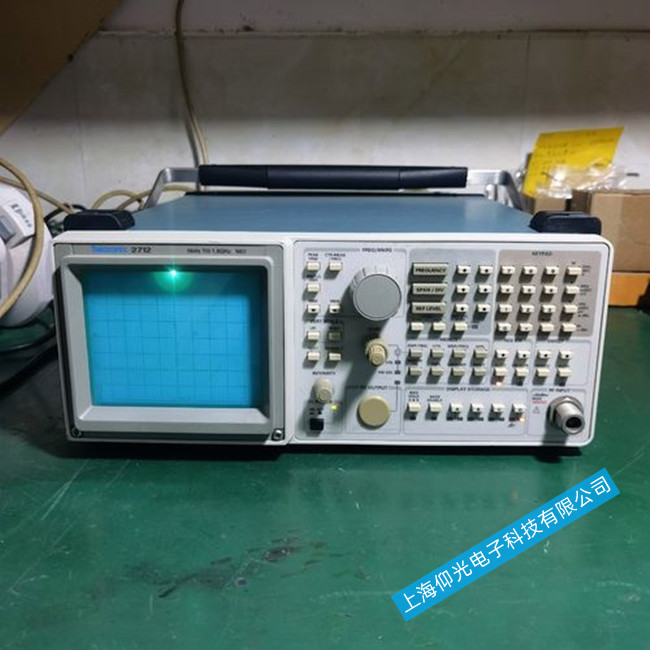

泰克SPECMON3B頻譜分析儀啟動異常故障維修方案
1.1.2 系統啟動異常
頻譜分析儀上電后屏幕顯示一直處于廠家商標信息的畫面，則為BIOS檢測宕機。檢修過程首先排除接入鍵盤或暫停BIOS檢測，開機按“F2”直至進入BIOS設置界面，選擇Exit選項卡中Load Setup Defaults選項，調用BIOS中的出廠配置，選擇保存并重啟后，若故障解決，則說明BIOS選項被更改。若Windows啟動過程中出現藍屏、自動重啟動等故障現象，參照計算機的常規檢修步驟進行檢修。重新啟動頻譜分析儀，若能夠進入工作狀態且該異常現象以后不再頻繁出現，則為Windows偶然性啟動異常，儀器可正常使用。首先將調用BIOS中的出廠默認配置，防止BIOS選項被誤操作或數據丟失。通過以上兩步仍不能排除，則需在操作系統選單中對操作系統進行恢復，但操作可能導致用戶的測量數據丟失，應認真閱讀用戶手冊中有關系統恢復的說明，要做好系統的備份工作，在備份硬盤上進行系統恢復，防止誤操作帶來不可估量的數據損失。Windows啟動異常另一種原因是硬盤的損壞、病毒或系統提示找不到系統所在硬
盤。硬盤的損壞分為物理損壞和邏輯損壞兩種，其中物理損壞包括控制電路板、盤頭組件、接口附件的損壞；邏輯損壞包括引導區損壞、邏輯壞道等。對于有邏輯壞區的硬盤可克隆至新硬盤進行數據恢復�？刂齐娐钒濉⒔涌诟郊母鼡Q需在同型號同批次間進行，盤頭組件損壞的硬盤維修成功率低，應對備份硬盤進行相應數據恢復操作。
1.1.3 顯示異常
主程序運行后無軌跡或軌跡不刷新或刷新不正常。首先打開頻標，如果有頻標讀數變化可能是因為由于設置原因，如軌跡顯示格式為線性狀態或者參考電平過高等原因?qū)е萝壽E在屏幕下方，從而看不到軌跡。如果頻標讀數一直不動且錯誤列表中有DSP程序下載錯誤提示，則是因為DSP設備故障。如斷電維持1 min，重新開機不能解決問題，請聯系廠家進行維修。如果沒有下載錯誤提示，可能是軌跡回傳錯誤，請聯系廠家進行維修D(zhuǎn)SP處理板。軌跡不刷新或刷新不正常，看觸發設置是否是自由觸發模式，掃描模式是否是連續模式，是否設置軌跡為“顯示軌跡”。FFT模式（快速傅立葉變換模式）下輸入一個穩定的單頻信號，而頻譜分析儀軌跡在跳動。判斷此時屏幕格線區右上角是否出現“中頻過載”提示信息，如有此信息說明輸入信號過大，此時將輸入衰減器設置變大，可解決故障。
1.2 失鎖現象
此現象表現為信號頻率偏離設定位置，或看不到信號或攜帶明顯大幅度寄生信號。由于頻譜分析儀本振電路復雜，涉及到參考環板、頻率合成板、微波驅動板、窄帶中頻板、YTO、本振倍頻放大組件、定向耦合器等電路及微波件。必須首先確認是那個電路單元發生故障。
分析過程：頻譜分析儀的本振信號源從自由振蕩式發展到頻率合成式，因此首先分別輸入2GHz和6GHz信號，如果2GHz處失鎖6GHz處不失鎖，說明是第一本振正常第二本振失鎖；如果兩個頻點均失鎖可能為第一本振失鎖或第一、第二本振均失鎖。
