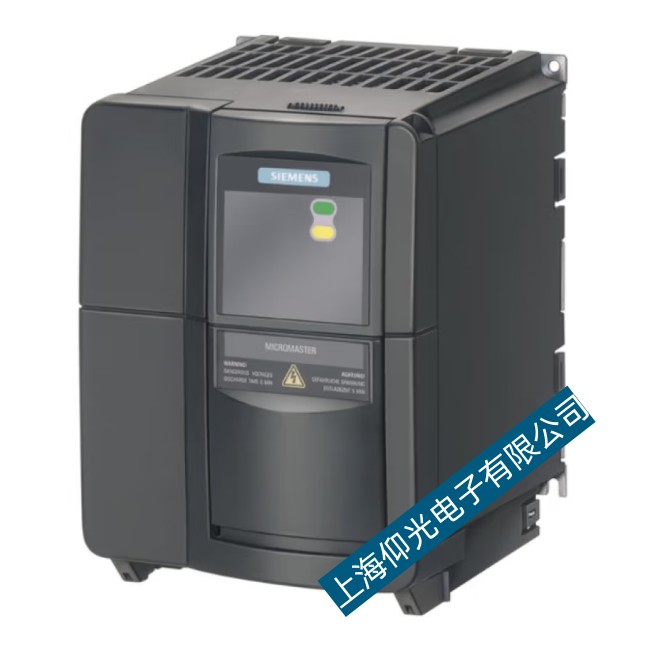

西門子變頻器420系列常見短路故障維修心得分享
故障現象：
R、 S、 T 三相輸入短路，無顯示。
拆開機器后發現存在嚴重短路，整流模塊和 IGBT 模塊爆裂，短路造成的黑色積炭噴得到處都是，主回路兩個繼電器也發生爆炸，主控板暫時沒有發現問題，但驅動部分被燒毀，除此之外，儲能大電容部分已經發漲，電容板上的兩顆大螺絲接觸處全部被燒焦，這就是420系列變頻器的通病，因為所有電量都必須經過這兩顆鐵螺絲，一旦鐵螺絲生銹，造成電容的充放電不良，這樣電容很容易發熱，漏電，發漲到最終重要器件損壞，為了防止再次接觸不良打火，在上螺絲同時最好焊上幾股粗銅線并存螺絲位上好，如果維修觸發板時不知道參數的，可以從控制板上完好的器件與損壞相同的對比，修復該板的正向電壓為4.7伏，負向電壓為-4.44伏，更換損壞器件后，可以加電試驗，測試步驟如下：按主回路主控制空載，負載分別運行檢查。
在加電試驗前，為了保證設備的安全，防止重要器件再次損壞，大容量暫時不用安裝，用兩只小容量電容代替，為了保護 IGBT ，電容到 IGBT 的供電回路最好是串聯一保白熾燈泡，可以加大電容了，如果通電后顯示正常，可以啟動變頻器，再測量6個觸發市制脈沖，如果信號正常，就可以去掉電容與 IGBT 之間的燈泡，裝上大電容進行空載運行，正常運行后連接負載運行，機器調試后，通常會恢復正常。
