福建服裝行業施耐德變頻器常見缺相故障原因及處理措施

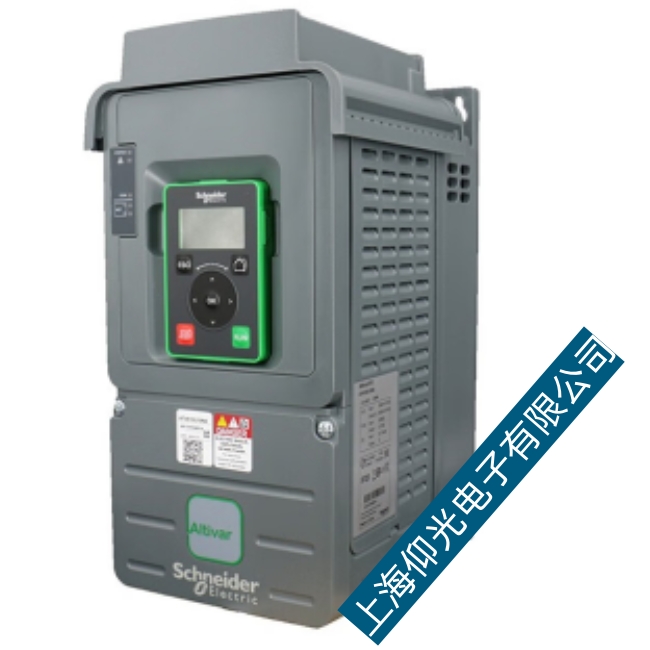

施耐德變頻器維修
一、故障檢出整流過程實現，那主控板怎樣判斷三相整流部分是否都正常工作呢？這有兩個標準：
1.三相電壓輸入脈沖
2.母線電壓
依據上面描述，我們了解，R/S/T進線電壓，必需有同步脈沖到充電驅動板的，過程中無論那相沒有同步脈沖，CPU就以為該相無供電！充電板的cpu也無法輸出同步的驅動脈寬信號。母線電壓：如果變頻器待機狀態，母線變化還不明顯，但一旦加載缺相，母線下降就很明顯，這是第二個判斷點。有了這兩個判斷依據，cpu14足就會發出不同的脈沖，驅動電源板上的隔離光耦。
充電板實測：正常的時候，14足脈沖頻率50hz左右，當缺相發生，或者母線電壓波動過大的時候，輸出頻率大于50hz，頻率自動升高，主控板報警出現。
二、關于取樣脈沖信號
簡單的可控硅整流電路，是不含脈寬信號直接控制可控硅去了。含脈寬信號是為了將直流電壓由低到高，逐漸導通，完成充電。那么，為什么可控硅整流電路，都需要從輸入供電端取同步脈沖呢？
原因就是：交流電是由正負180度的周期組成的，只要是整流電路，不管你用正半周或者負半周，都只能取拾半波的電能。電這個東西，又不能目測，你怎么知道現在是正半波還是負半波呢，這個時候同步頭就顯得尤為重要了。打個譬喻，本來該正半周導通的，你卻在負半周的時候?qū)ǎ@樣不但取拾不到電能，還要炸模塊的
