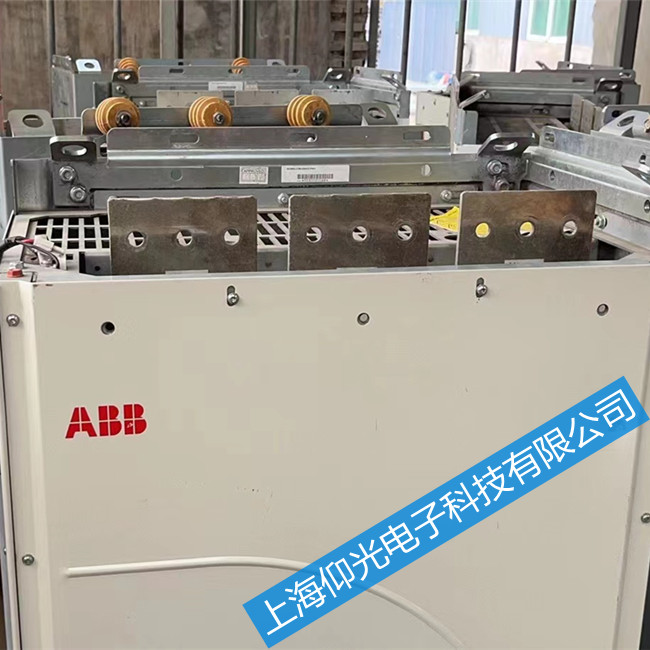

ABB變頻器故障代碼SHORT CIRCUIT的故障原因
ABB變頻器故障代碼SHORT CIRCUIT的故障原因：外部連接的電機電纜故障或變頻器自身硬件故障。
ABB變頻器故障代碼SHORT CIRCUIT的故障處理方法：脫開變頻器的輸出線，用兆歐表測量三相對地絕緣情況和三相電組，如果電機或電纜有問題，更換電機和電纜；如果輸出正常的話，就檢查變頻器的主回路，主要檢查IGBT、逆變塊和整流橋等。如何判斷IGBT、逆變塊和整流橋是否正常呢，這里我把上述完好電器件用萬用表二極管檔進行測試，測試結果如：① 對于IGBT，萬用表黑表筆測C，紅表筆測E時，阻值為0．34MΩ左右，反之無窮大。其它四種情況均為均無窮大。
② 對于逆變塊，萬用表黑表筆測正極，紅表筆測負極時，阻值為0．67MΩ左右，反之無窮大。萬用表黑表筆測接地極，紅表筆測負極時，阻值為0．34MΩ左右，反之無窮大；萬用表黑表筆測正極，紅表筆測接地極時，阻值為0．34MΩ左右，反之無窮大。
③ 對于整流橋，萬用表黑表筆測1，紅表筆測3時，阻值為0．37MΩ左右，反之無窮大。其它四種情況均為均無窮大。
上海仰光一直專注變頻器維修,優勢：快速維修，維修成功率高，維修價格低于市場價
轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修
