安立MG3740A模擬信號發生器計量不準故障維修
下面就是安立MG3740A維修情況

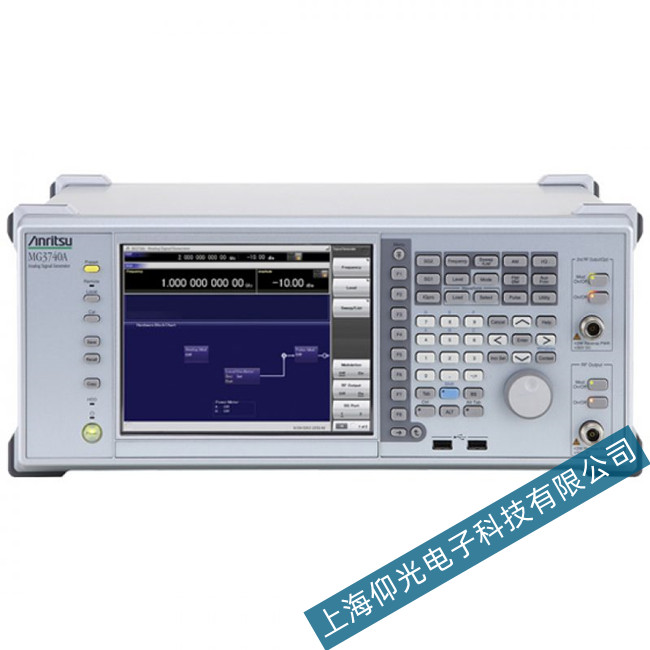

一、信號發生器維修型號：安立MG3740A。
二、報修故障：這臺故障是計量不準，沒有具體指標，讓工程師全面檢測一下指標。
三、故障檢測：儀器自檢失敗；CH1輸出信號幅度低，只有約10%；CH2無輸出，經工程師拆機檢測后確認，CH1,CH2通道單元損壞。
四、維修措施：更換CH1,CH2通道單元組件，調整檢測儀器。
自檢正常，全面檢測確認儀器沒有問題后返還給客戶
以下是整理的一份安立信號發生器設置負斜波函數信號波形的技巧：
1、設置正確但無波形輸出：
1)檢查BNC線纜是否與相應的CH1或CH2通道輸出端口緊固連接。
2)檢查BNC線是否有內部損傷。
3)檢查BNC線與測試儀器是否緊固連接。
4)檢查CH1或CH2通道的Output鍵背燈是否點亮。如果未點亮，按下相應按鍵使其背燈點亮。
5)做完上述檢查后，將UTIlity-System-開機設置設為“上次值”然后重新啟動儀器。
2、如果按下電源鍵信號發生器仍然黑屏，沒有任何顯示：
1)檢查電源接頭是否接好。
2)檢查電源鍵是否按實。
3)做完上述檢查后，重新啟動儀器。
3、屏幕顯示太暗，看不清：
1)檢查液晶屏的亮度設置值是否太小。
2)在Shift鍵背燈變亮狀態，按Pulse/UTIlity-顯示設置，進入屏幕顯示設置菜單，然后觸摸點擊亮度菜單標簽，使用數字鍵盤調節信號發生器液晶屏的亮度至合適的狀態。也可以使用方向鍵和旋鈕調節亮度值。
