示波器--泰克TDS-2024控制板組件損壞的故障維修分享

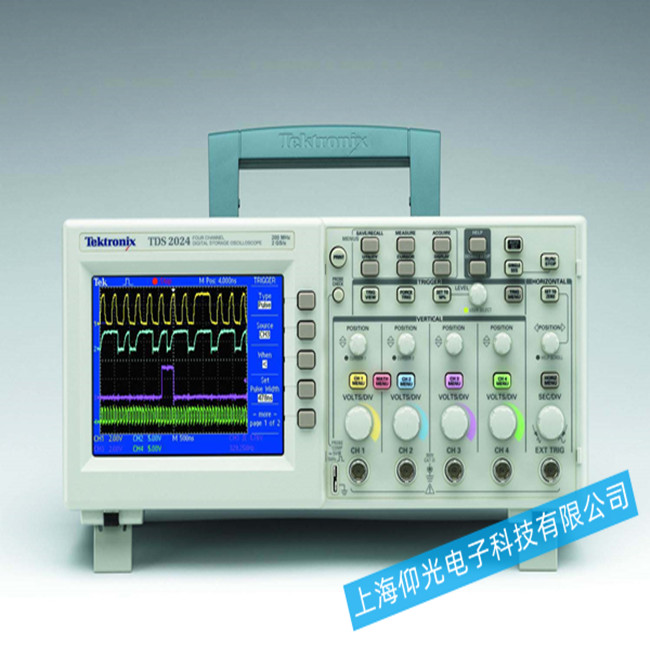

一、示波器維修型號: 泰克TDS-2024
二、報修故障:開機PLL2報錯，示波器無法操作。
三、故障檢測:儀器供電正常，也能進入系統，此報錯是采集板鎖相電路故障。拆機檢測，確認采集板部分鎖相電路故障，更換壞件。
四、維修措施:更壞采集板部分鎖相電路，報錯消失，基線正常，檢測儀器；
示波器操作注意事項：
1、機殼必須接地
為了安全，示波器的機殼必須接地。通電前，應檢查電源線有無磨損、斷裂和裸露導線，以免引起觸電事故：檢查電源電壓是否與儀器工作電壓相符。
2、注意使用環境
避免在直射陽光下或明亮的環境中使用示波器。在強光下使用示波器時，要用遮光罩，并注意光點不要長時間停留在一點上，以免損傷熒光屏。還應避免在強磁場中使用示波器(例如周?chē)胖糜写蠊β首儔浩鲿?huì)產生強磁場)，因?yàn)槭芡饨绱艌?chǎng)的影響，測出的波形會有重影和嗓波干擾，甚至使顯示的波形失真。
3、測試前的估算
測試前，應首先估算被測信號的幅度大小，若不明確，可先將示波器的 V/DIV 選擇開關置于最大檔，避免因電壓過高而損壞示波器。
4、注意擴展檔位和旋鈕的位置：
大部分示波器都設有擴展檔位和旋鈕，定量測量時一定要檢查這些旋鈕所處的狀態，否則會引起讀數錯誤。
5、直流輸入方式：
在使用示波器直流輸入方式時，應先將示波器輸入接地，確定好示波器的零基線，才能方便地測量被測信號的直流電壓。
6、測高壓應注意安全：
采用示波器測試高壓電路時，要特別注意安全。要站在絕緣物上，單手操作，不要觸及設備和其他接地物體，更不要接觸高壓測試點。接探頭時，先切斷高壓測試電路電源，接好后，再進行測試。
