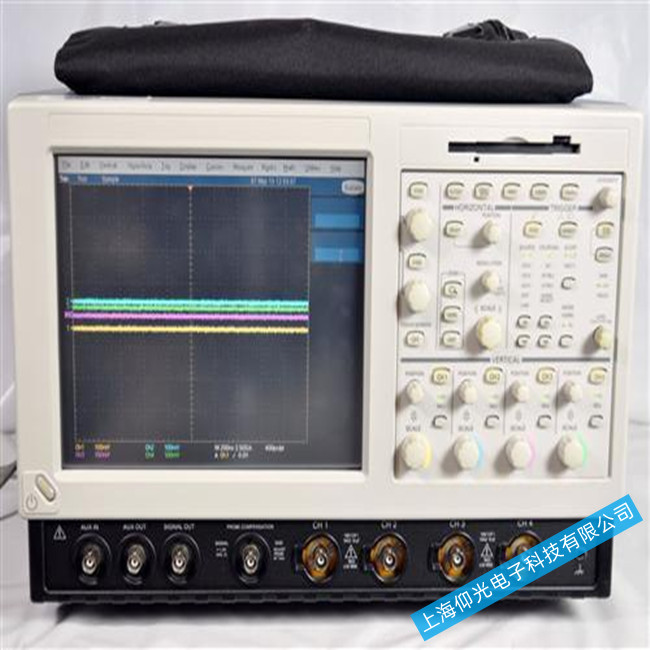

泰克示波器測不到波形可以從以下幾點判斷是不是出故障了：
1.當你使用示波器的時候突然發現示波器測不到波形或者測到的波形和我們預期的不一致，是不是首先懷疑是不是示波器壞了，是不是探頭壞了，先不要急著懷疑，先做這幾項操作，再判斷是不是儀器的問題。
2.首先先將儀器復位。所有的示波器都有一個復位按鍵，default setup這個按鍵每臺儀器的位置的不一樣，找到按鍵并按下，這是第一步。復位按鍵只會將當前的設置恢復到初始狀態，不會對儀器內存儲的數據有任何影響，大家不用擔心。
3.復位后，將示波器探頭接到儀器自帶的方波上，然后確認探頭上的衰減比，打開示波器通道，觀察儀器和探頭衰減比是否一致。衰減比一致，示波器上讀到的信號和實際信號才是一致的，否則會有衰減或放大。
然后確認信號的耦合方式，一般示波器有三種耦合方式，直流，交流和接地。直流耦合是所有信號均可測量，交流耦合是隔離直流，只測試交流信號，接地是所有信號都不測試。一般我們用直流耦合，如果信號中交直流成分都有，并且我們只關注交流成分時就用交流耦合。所以要確認好耦合方式一定要正確，測試方波，我們就設置到直流耦合上。
4.接下來確認輸入阻抗，示波器的輸入阻抗一般選擇50歐姆或者1M歐姆兩種，如果我們的信號頻率較低或者是直流信號，就用1M歐姆，如果頻率較高或者已知是50歐姆的信號，則選擇50Ω輸入阻抗。示波器的方波信號是一個直流脈沖，我們就用1MΩ。
接下來看帶寬限制。一般我們就用全帶寬，這樣示波器允許測試多大頻率的信號，就能測試多大頻率的信號。如果測試的信號頻率較小，為了濾掉信號中的高頻噪聲我們才會使用帶寬限制，將示波器的帶寬限制在20MHz左右。
5.這幾項檢查完之后，按<Autoset>，觀察示波器上測試的方波是否正常。如果波形測試正常，則說明示波器通道正常，儀器無故障。
6.如果不正常，換個探頭再試一下，還是不正常的話。按Utility進入系統設置，選擇自檢，做一下儀器自檢，如果自檢通過，將探頭從示波器接口拆除，按校準，選擇信號路徑補償
SPC），一般SPC是十到十五分鐘左右。
如果自檢報錯，或者SPC不通過，說明儀器出現問題，請送維修機構維修。
一般示波器方波就可以檢測出通道是否有故障。做自檢和SPC是為了確認示波器哪里出故障了。
