貝加萊伺服電機線圈燒維修檢查方法
（1）外部觀察法。觀察接線盒、繞組端部有無燒焦，繞組過熱后留下深褐色，并有臭味。
（2）探溫檢查法。空載運行20分鐘（發現異常時應馬上停止），用手背摸繞組各部分是否超過正常溫度。
（3）通電實驗法。用電流表測量，若某相電流過大，說明該相有短路處。
（4）電橋檢查。測量個繞組直流電阻，一般相差不應超過5%以上，如超過，則電阻小的一相有短路故障。
（5）短路偵察器法。被測繞組有短路，則鋼片就會產生振動。
（6）萬用表或兆歐表法。測任意兩相繞組相間的絕緣電阻，若讀書極小或為零，說明該二相繞組相間有短路。
（7）電壓降法。把三繞組串聯后通入低壓安全交流電，測得讀書小的一組有短路故障。
（8）電流法。電機空載運行，先測量三相電流，在調換兩相測量并對比，若不隨電源調換而改變，較大電流的一相繞組有短路。

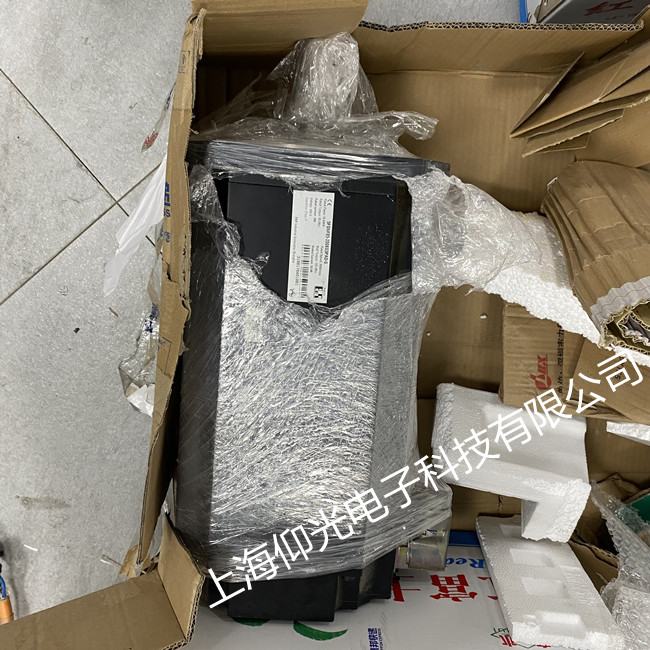

80MPH6.101S000-01貝加萊伺服電機線圈短路處理方法
（1）短路點在端部�？捎媒^緣材料將短路點隔開，也可重包絕緣線，再上漆重烘干。
（2）短路在線槽內。將其軟化后，找出短路點修復，重新放入線槽后，再上漆烘干。
（3）對短路線匝少于1/12的每相繞組，串聯匝數時切斷全部短路線，將導通部分連接，形成閉合回路，供應急使用。
（4）繞組短路點匝數超過1/12時，要全部拆除重繞。
繞組斷路
由于焊接不良或使用腐蝕性焊劑，焊接后又未清除干凈，就可能造成壺焊或松脫；受機械應力或碰撞時線圈短路、短路與接地故障也可使導線燒毀，在并燒的幾根導線中有一根或幾根導線短路時，另幾根導線由于電流的增加而溫度上升，引起繞組發熱而斷路。一般分為一相繞組端部斷線、匝間短路、并聯支路處斷路、多根導線并燒中一根斷路、轉子斷籠。
2023年2月10日
