施耐德伺服驅動器維修報警明細表，施耐德伺服驅動器常見故障原因及維修方法
1AL001過電流，主回路電流值超越電機瞬間最大電流值15 倍時動作2AL002過電壓，主回路電壓值高于規格值時動作3AL003低電壓，主回路電壓值低于規格電壓時動作4AL004電機匹配異常，驅動器所對應的。
伺服驅動器發出故障警報，表示伺服驅動器過電流故障引起伺服驅動器維修過電流故障的主要原因有以下幾種伺服驅動器主電路電纜或電機主電路電纜接線錯誤或者接觸不良驅動器或電機主電路電纜內部短路或者接地短路伺服驅動器內部。
臺達ASDAB2系列伺服驅動器，故障報警代碼AL001是過電流報警，主回路電流值超越電機瞬間最大電流值15 倍時動作處理方法如圖所示望采納。
LED燈是綠的，但是電機不動故障原因：一個或多個方向的電機禁止動作。
處理方法：檢查+INHIBIT 和 –INHIBIT 端口。
故障原因：命令信號不是對驅動器信號地的。
處理方法：將命令信號地和驅動器信號地相連。
5、上電后，驅動器的LED燈不亮
故障原因：供電電壓太低，小于最小電壓值要求。
處理方法：檢查并提高供電電壓。
6、當電機轉動時， LED燈閃爍
故障原因：HALL相位錯誤。
處理方法：檢查電機相位設定開關(60o/120o)是否正確。多數無刷電機都是120o相差。
故障原因：HALL傳感器故障
處理方法：當電機轉動時檢測Hall A, Hall B, Hall C的電壓。電壓值應該在5VDC和0之間。

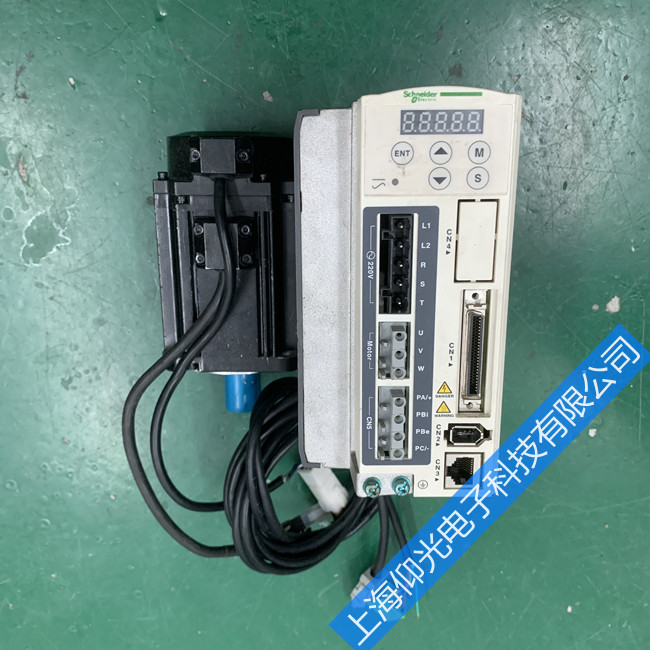

施耐德LXM32AD12N4伺服驅動器,常見故障有F14, F01,F02,F04,F05,F07,F12,F18 F19,F22,F24,F25,上電無顯示、有顯示無輸出、過電流、過電壓、欠電壓、過熱、過載、過速、缺相、抖動、編碼器異常、模塊損壞、接地故障、參數錯誤等。
施耐德伺服驅動器維修報警明細表
報警表示報警名稱報警動作內容
ALE01過電流 主回路電流值電機瞬間電流值1.5 倍時動作
ALE02過電壓 主回路電壓值高于規格值時動作
ALE03低電壓 主回路電壓值低于規格電壓時動作
ALE04保留保留
ALE05( 再生異常再生控制動作異常時動作
ALE06過負載電機及驅動器過負載時動作
ALE07過速度電機控制速度正常速度過大時動作
ALE08異常脈沖控制命令脈沖命令的輸入頻率硬件界面容許值時動作
ALE09位置控制誤差過大位置控制誤差量大于設定容許值時動作
ALE10芯片執行超時芯片異常時動作
ALE11編碼器異常編碼器產生脈沖信號異常時動作
ALE12校正異常執行電氣校正時校正值容許值時動作
ALE13緊急停止緊急按鈕按下時動作
ALE14反向極限異常反向極限開關被按下時動作
ALE15( 正向極限異常正向極限開關被按下時動作
ALE16 IGBT 溫度異常IGBT 溫度過高時動作
ALE17存儲器異常存儲器(EE-PROM) 存取異常時動作
ALE18芯片通訊異常芯片通訊異常時動作
ALE19串行通訊異常RS-232/485 通訊異常時動作
ALE20串行通訊超時RS-232/485 通訊超時時動作
ALE21命令寫入異�？刂泼钕逻_(dá)異常時動作
ALE22主回路電源缺相主回路電源缺僅單相輸入
ALE23預先過負載警告
維修型號：LXM23AU013MX LXM23AU023MX LXM23AU043MX LXM23AU073MX LXM23AU103MX LXM23AU153MX LXM23AU203MX LXM23AU303MX LXM23AU453MX LXM23AU553MX LXM23AU753MX
維修型號：LXM23DU01M3X BCH0401012F1C LXM05BD14N4 LXM05AD22N4 LXM23DU20M3X
LXM26DU01M3X LXM23DU07M3X BMH0702P11A2A BMH1403P11F1A BMH1403P11F1A
BMH1002P22A2A BCH0602012F1C BRH0852S1019 BMH1403P06F2A LXM32MC10N4
LXM32S系列伺服驅動器維修，施耐德伺服驅動器維修，
LXM32CU60N4 LXM32AU60N4 LXM32MU60N4 LXM32SU60N4 LXM32CD12N4 LXM32AD12N4 LXM32MD12N4 LXM32SD12N4 LXM32CD18N4 LXM32AD18N4 LXM32MD18N4 LXM32SD18N4 LXM32AD30N4 LXM32SD30N4
LXM32CD30N4 LXM32MD30N4 LXM32CD72N4 LXM32AD72N4 LXM32SD72N4 LXM32MD72N4 LXM32MD85N4
LXM32CU45M2 LXM32AU45M2 LXM32MU45M2 LXM32SU45M2 LXM32CU90M2 LXM32AU90M2 LXM32MU90M2
LXM32SU90M2 LXM32CD18M2 LXM32AD18M2 LXM32MD18M2 LXM32SD18M2 LXM32CD30M2 LXM32AD30M2
LXM32MD30M2 LXM32SD30M2
